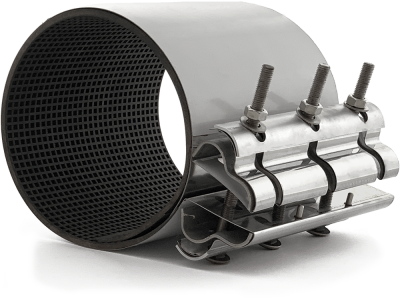

Хомут свёртный Ду100 (108-118) ширина 250 мм, нержавеющая сталь (1 замок)

Назначение свёртных усиленных хомутов
Свёртные хомуты из нержавеющей стали используются для устранения протечек в системах водоснабжения и отопления.

Свёртный хомут усиленный предназначен для кругового обжатия трубы, если размер повреждения не превышает длины хомута по 20 мм с каждого края.
Применяются на трубопроводах из чугуна и стали.
Возможно использовать при повышенной влажности и под землёй.

Конструкция усиленного свёртного хомута
Корпус изготовлен из нержавеющей стали толщиной 0,75 мм.
Прижимные планки изготовлены из нержавеющей стали толщиной 3 мм.
Все крепёжные элементы изготовлены из нержавеющей стали.
Затяжка замкового соединения осуществляется болтами и гайками М12.

Уплотнение изготовлено из EPDM (этилен-пропиленового каучука) толщиной 6 мм.
Рельеф поверхности уплотнения типа “Вафля”.
Уплотнение приклеено к корпусу.

Рабочее давление рекомендуемые предельные значения: 16 кг/см², 10 кг/см² для составных хомутов;
Рабочий диапазон температур уплотнения: до 90°С.


Техническое описание хомутов ремонтных свёртных

Наименование
Хомут свёртный из нержавеющей стали с замковым соединением «волна».

Назначение
Временное или постоянное устранение разгерметизации трубопроводов в случае появления в них различных трещин, течей или свищей.
Размер повреждения не должен превышать ширины хомута по 20 мм с каждого края.

Конструкция
Ширина хомута – 250 мм.
Корпус – нержавеющая сталь 0,75 мм.
Прижимные планки замкового соединения – нержавеющая сталь 3 мм.
Крепёжные элементы (болты, гайки, шайбы) – нержавеющая сталь.
Количество болтовых соединений – 3 шт.
Уплотнение – EPDM (этилен-пропиленовый каучук) 6 мм с вафельным типом рельефа поверхности с наклонными срезами (скосами) на концах для оборачивания уплотнения внахлёст, приклеено к корпусу.

Особенности
Замковое соединение накидное ступенчатое (первая ступень облегчает накидывание замка, на второй ступени производится затяжка), позволяющее осуществлять монтаж без разбора хомута (без снятия гаек).
Конструкция хомута позволяет соединять между собой нескольких хомутов, получая из односоставных двух- и трёхсоставные хомуты, для перекрытия большего диапазона диаметров труб меньшим количеством хомутов в запасе.
Между болтами и замковым соединением отсутствуют сварные швы, фиксация болтов осуществляется путём вставки квадратного подголовка болта в прижимную пластину с квадратными отверстиями, благодаря чему болты самофиксируются с одной стороны и затяжка производится одним гаечным ключом.

Характеристики
Применяются на трубопроводах для нейтральных жидкостей.
Максимальная допустимая рабочая температура: 90°С.
Минимальная допустимая рабочая температура: -50°С.
Максимально допустимое рабочее давление – 16 кг/см² для хомутов 1/2"-3" (для составных вариантов – 10 кг/см² для хомутов 3½"-6").

Размер
Ду 100: Дн 108-118
