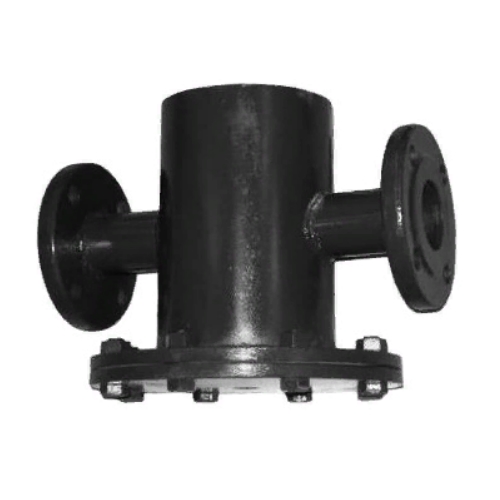

Грязевик вертикальный фланцевый DN50, PN10, до 150°C

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150°С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:

• обратном трубопроводе тепловой сети в котельных;
• вводах в ЦТП;
• большой срок эксплуатации;
• абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
• предочистке (1 ступень очистки) воды перед фильтром на водозаборах.

Принцип работы грязевика

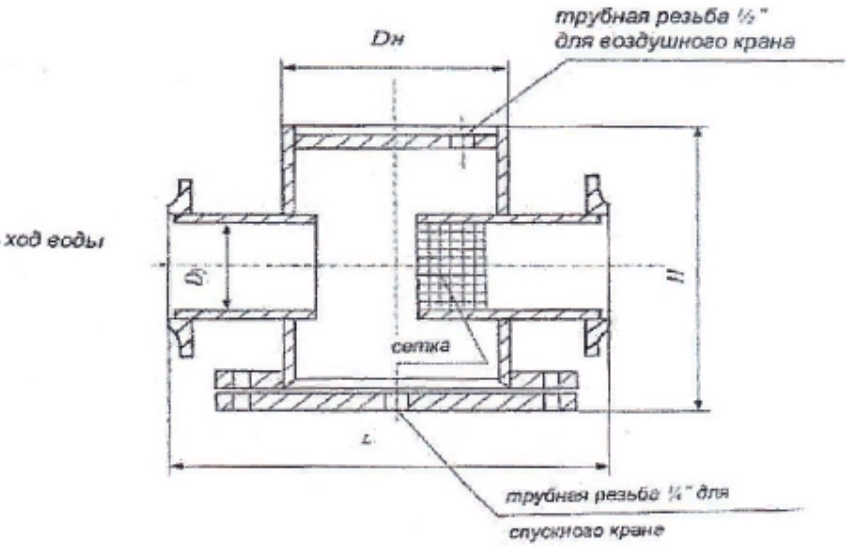

Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливания загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.


Вес: 13;
Срок службы, лет: 5;
Рабочая среда: вода;
Номинальное давление (PN): 10;
Максимальная температура рабочей среды, С°: 150;
Материал корпуса: сталь;
Тип соединения: фланец;
Высота, мм: 260;
Рабочее давление, МПа: 1;
Строительная длина L, мм: 355;
Внешний диаметр, мм: 133;
Диаметр условный (DN): 50;
Производительность, м³/час: 10.
