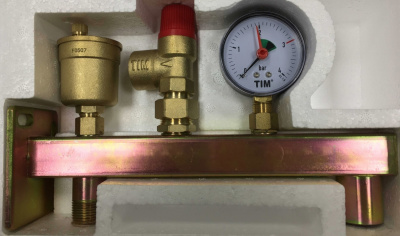

Группа безопасности TIM настенная, с возможностью монтажа расширительного бака, 3/4", 3 бар
Описание

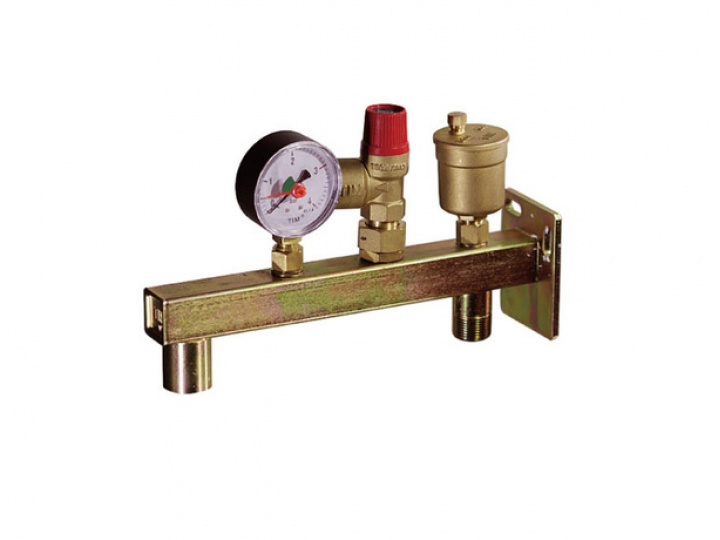

Группа безопасности котла "Настенная" TIM JH-1021-3 — это несколько защитных элементов, смонтированных вместе на едином корпусе и предназначенных для предохранения системы отопления от превышения максимально разрешённого рабочего давления. Кроме того, она выполняет функцию спуска воздуха и содержит манометр для визуального контроля.
Группа безопасности JH1021-3 TIM рассчитана на давление в 3 бара и имеет возможность монтажа расширительного бака с диаметром подключения 3/4". Присоединительный размер устройства к системе имеет диаметр 3/4", а крепление осуществляется на стену.
Группа безопасности в автономной закрытой системе отопления нужна всегда, но особенно важна для твердотопливных котлов (так как они характеризуются меньшей управляемостью температуры) и для газовых котлов (по причине взрывоопасности топлива).
Характеристики:
Максимальная мощность системы — 50 кВт;
Подключение — 3/4" НР;
Диапазон температур — от -10°С до +110°С;
Материал консоли — оцинкованная сталь;
Материал набора элементов — латунь;
Показатели предохранительного клапана — 1/2“, 3 бар;
Шкала манометра — (0-4) бар.

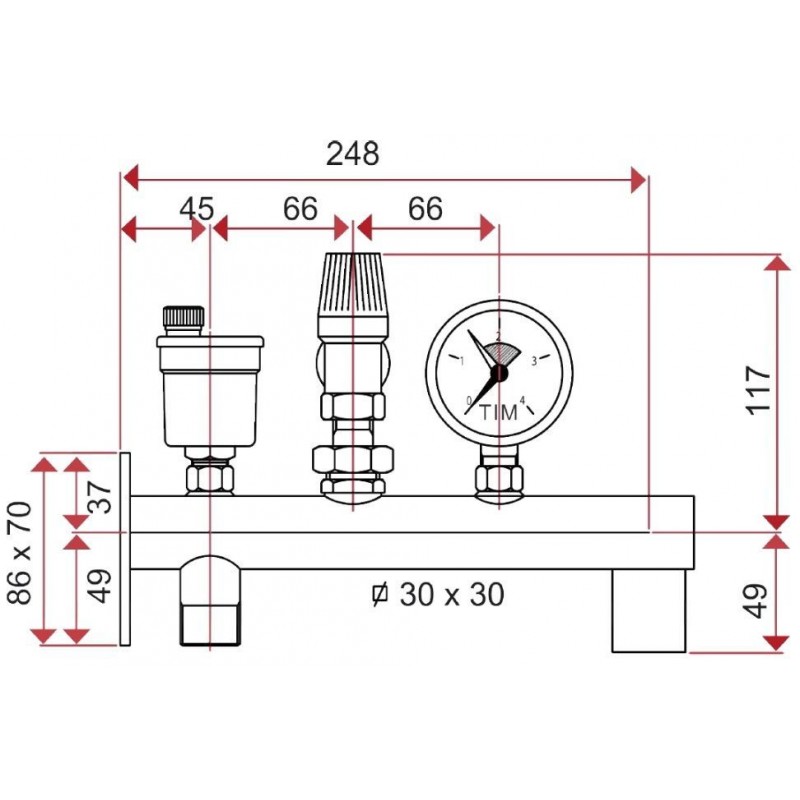

Крепёжная станина имеет сбоку фланец размером 86х70 для монтажа на стене.
Особенности:
Группа безопасности устанавливается на вертикальную стену в произвольной точке системы отопления, но выше котла. При этом желательно чтоб в этом месте была наименьшая температура. В целом, между котлом и группой безопасности не должно быть никакой запорной арматуры или иных компонентов, которые могут перекрыть или уменьшить проходное сечение трубопровода. Основной принцип действия — при превышении давления выше расчётного происходит сброс излишнего теплоносителя через предохранительный клапан. Поэтому прежде чем купить группу безопасности котла JH1021-3 убедитесь, что она подходит вам по своим показателям.

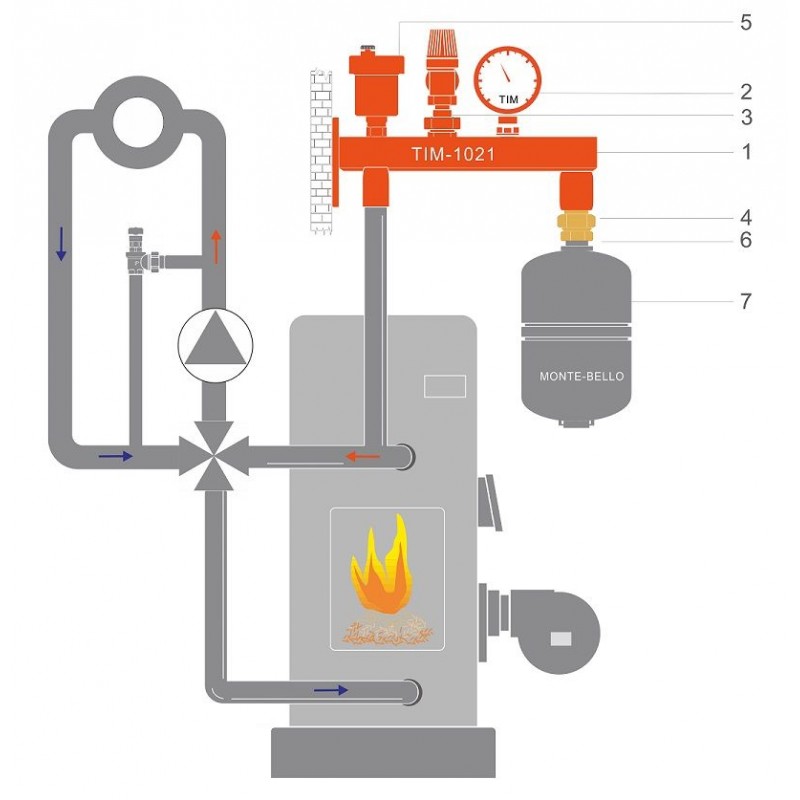

На рисунке отмечены:
Консоль;
Манометр;
Предохранительный клапан;
Подсоединение бака;
Воздухоотводчик;
Расширительный бак.
Группа безопасности JH1021-3 TIM рассчитана на давление в 3 бара и имеет возможность монтажа расширительного бака с диаметром подключения 3/4". Присоединительный размер устройства к системе имеет диаметр 3/4", а крепление осуществляется на стену.
Группа безопасности в автономной закрытой системе отопления нужна всегда, но особенно важна для твердотопливных котлов (так как они характеризуются меньшей управляемостью температуры) и для газовых котлов (по причине взрывоопасности топлива).
Характеристики:
Максимальная мощность системы — 50 кВт;
Подключение — 3/4" НР;
Диапазон температур — от -10°С до +110°С;
Материал консоли — оцинкованная сталь;
Материал набора элементов — латунь;
Показатели предохранительного клапана — 1/2“, 3 бар;
Шкала манометра — (0-4) бар.
Крепёжная станина имеет сбоку фланец размером 86х70 для монтажа на стене.
Особенности:
Группа безопасности устанавливается на вертикальную стену в произвольной точке системы отопления, но выше котла. При этом желательно чтоб в этом месте была наименьшая температура. В целом, между котлом и группой безопасности не должно быть никакой запорной арматуры или иных компонентов, которые могут перекрыть или уменьшить проходное сечение трубопровода. Основной принцип действия — при превышении давления выше расчётного происходит сброс излишнего теплоносителя через предохранительный клапан. Поэтому прежде чем купить группу безопасности котла JH1021-3 убедитесь, что она подходит вам по своим показателям.
На рисунке отмечены:
Консоль;
Манометр;
Предохранительный клапан;
Подсоединение бака;
Воздухоотводчик;
Расширительный бак.
