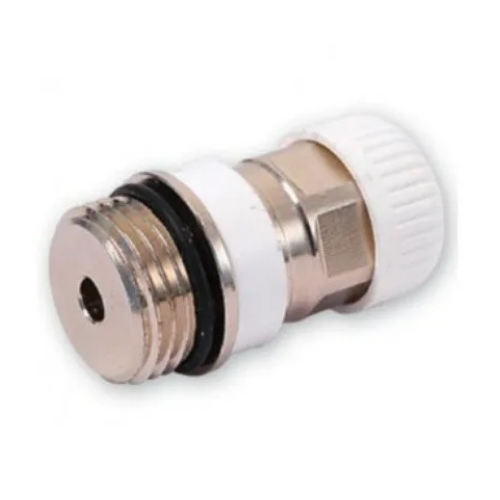

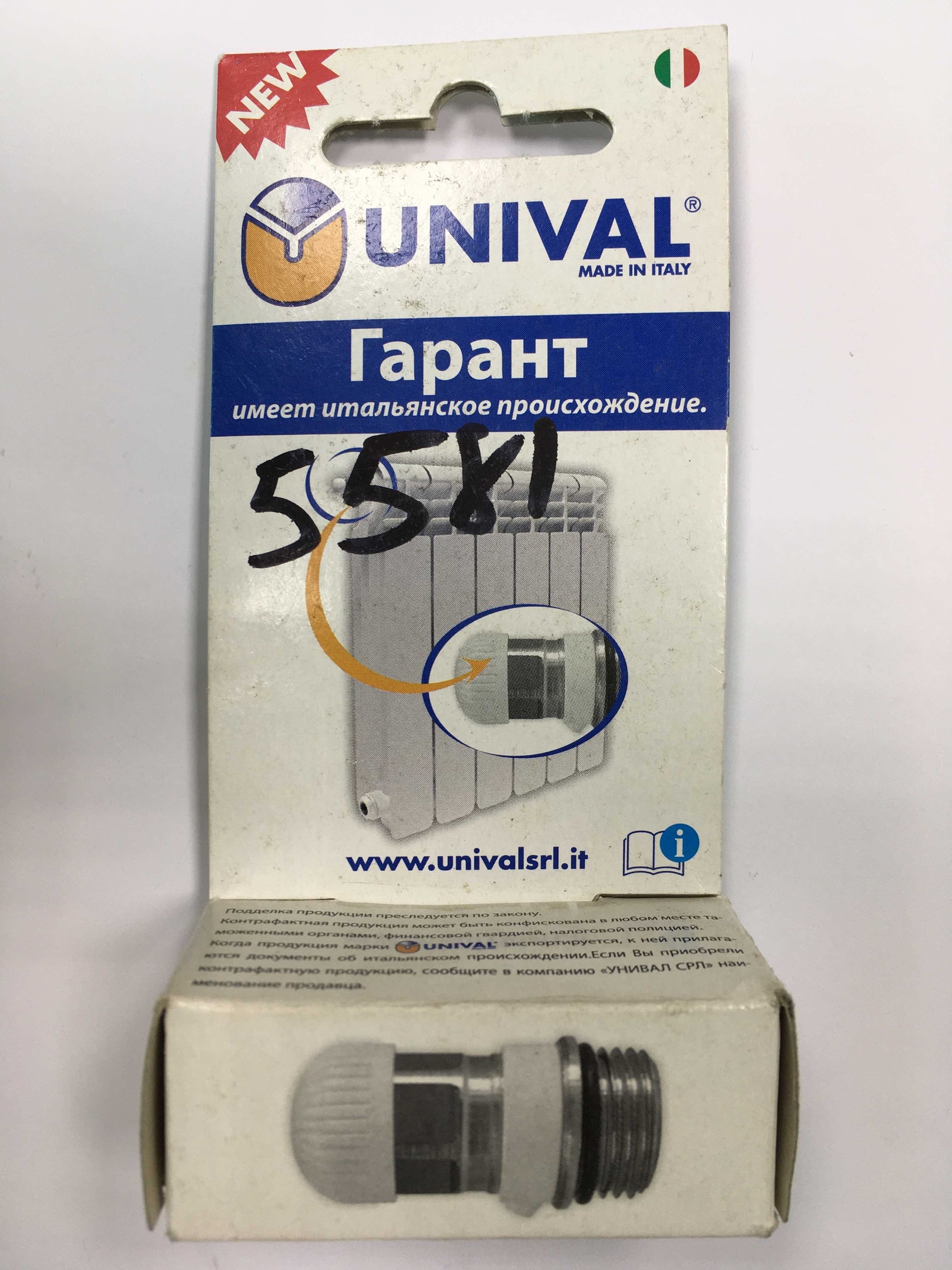

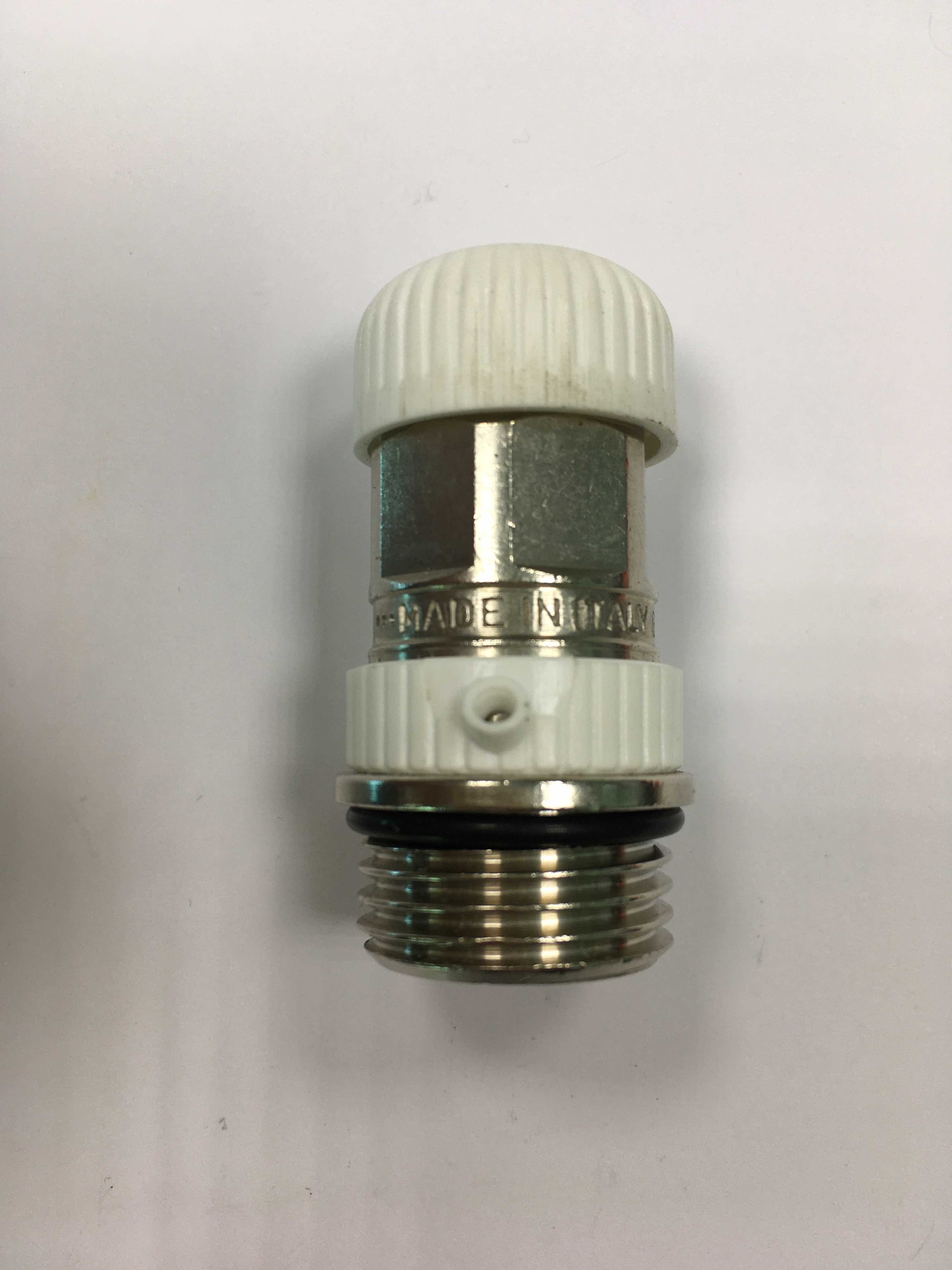

Клапан автоматический предохранительный, воздуховыпускной UNIVAL "Гарант" 1/2"

Предохранительный и воздуховыпускной клапан для радиаторов водяного отопления "Гарант" гарантирует длительный срок службы вашим радиаторам благодаря следующим техническим особенностям:

Выпускное устройство - воздействие на круглую рукоятку и вращение её против часовой стрелки позволяет выпустить возможный оставшийся в радиаторе отопления воздух, повышая, таким образом, эффективность отопительной системы.

Предохранительное устройство - обладает высокой эффективностью в системах центрального отопления, где возможные превышения допустимого давления (гидравлические удары) "поглощаются" автоматическим вмешательством предохранительного устройства с последующим стравливанием излишнего давления. Это вмешательство предохраняет радиатор и всю отопительную систему в целом от возможных прорывов.

Рукоятка управления с противоошпаривающим устройством - эта рукоятка разработана с функцией защиты от возможного вмешательства маленьких детей и защищена от случайных воздействий на неё. Фактически, чтобы воздействовать, заставить функционировать выпускное устройство, указанную рукоятку необходимо ввести в зацепление, подсоединить к этому устройству, оказывая на неё определённый небольшой нажим, иначе рукоятка будет вращаться без активации какого-либо движения, что даёт возможность избежать случайных и опасных ошпариваний, вызванных выпускном горячей воды.

Вращающаяся гайка с поворотным соплом - эта гайка даёт возможность установить расход потока в предпочтительное оптимальное положение, облегчая операцию выпуска.

Международный патент - клапан "Гарант" защищён промышленным патентом № BS2006A000084.

Долгий срок службы - для производства этого изделия мы использовали сертифицированные исходные материалы с высокой надёжностью, с целью предложить вам высококачественное изделие с долгим сроком службы.


Работа
Клапан имеет функцию защиты радиаторов отопления от внутренних превышений давления, что позволяет избежать прорывов как в самих радиаторах, так и в других устройствах, подсоединённых к системе отопления. Калибровка предохранительного устройства выставлена посредством пружины сжатия на стандартное открывание при давлении 15 бар (0,150 МПа), с возможностью установки более низкого значения калибровки по вашему требованию. Во время испытания значение калибровки считывается на втором отверстии (окошке) предохранительного механизма. Во время фазы автоматического стравливания предохранительное устройство вновь становится водонепроницаемым, когда давление упадёт на 1 бар (0,10 МПа).

Другой функцией клапана является ручное стравливание с помощью воздуховыпускного устройства, которое обеспечивает выход возможной оставшейся воздушной пробки, образовавшейся внутри радиатора.
Нажав рукоятку регулирования в направлении внешней вращающейся гайки, следует вращать рукоятку против часовой стрелки, пока не будет достигнуто открывание предохранительного выпускного устройства с последующим выпуском оставшегося воздуха.

По окончании операции рукоятку надлежит вращать по часовой стрелке до полного перекрывания предохранительного выпускного устройства (эта операция должна выполняться до прекращения вращения, иначе предварительно выставленная на предприятии-изготовителе предохранительная калибровка может быть нарушена).


Конструктивные и технические характеристики

Корпус: Латунь UNI EN12165 CW617N, с никелевым покрытием.
Рукоятка: Полимерный материал (Полиоксиметилен, РОМ).
Вращающаяся гайка: Полимерный материал (Полиоксиметилен, POM).
Прокладка для выпускной заглушки: Силиконовый каучук.
Выпускная заглушка: Нейлон в смеси со стеклом 30%.
Уплотнительное кольцо: Бутадиенакрилонитрильный каучук, NBR 70 SH.
Внутреннее предохранительное воздухо-выпускное устройство: Латунь UNI EN12164 CW614N-M.

Максимальное предельное давление: 20 бар (0,200 МПа).
Максимальная предельная температура: 180°.
Калибровка выпускного клапана: 15 бар (0,150 МПа), другие значения калибровки - по запросу.

Диаметр посадочного уплотнения: Ø 5.
Выпускная способность при давлении 15 бар (+20% испытательного давления): с водой => 600 л/ч, с паром => 240 кг/ч.
Подсоединение: 1/2".
