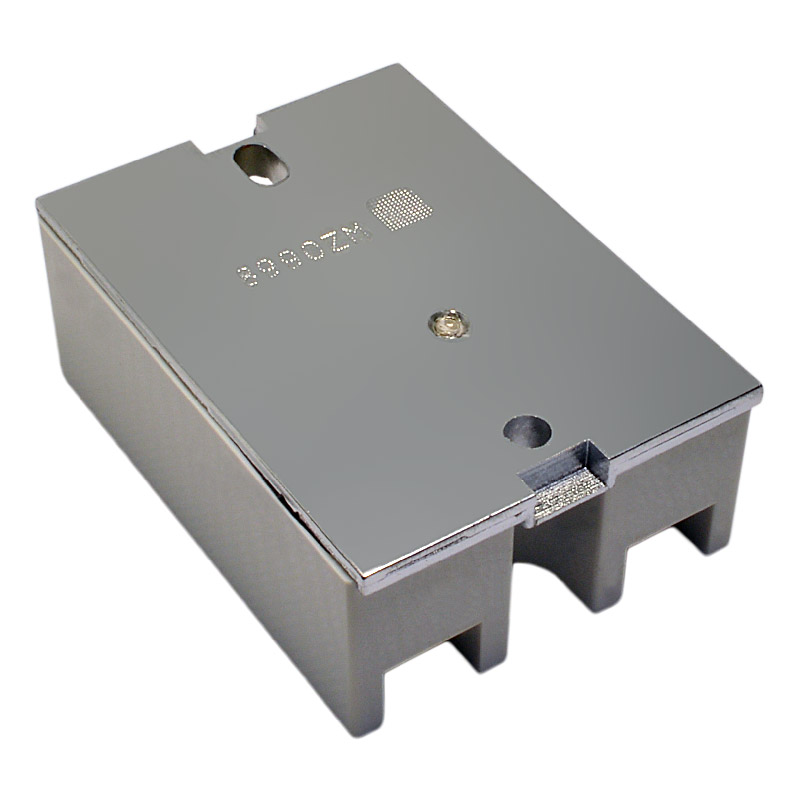

Реле твердотелое SSR-40DA FQFER (FOTEK), входное постоянное 3-32 В, выходное переменное 24-380 В, 40 А

Это реле является одним из самых востребованных на рынке, поскольку это мощное и не дорогое устройство для управления силовыми нагрузками.
Электронное реле гальванически развязано от силовой части устройства и им можно управлять непосредственно с выхода контроллера Arduino.
Внутренний силовой ключ этого устройства, имеет детектор перехода через ноль, за счёт чего реле не создаёт помех в сети 220 В, при включении и выключении нагрузки.

Сегодня в бытовой электрике и промышленной автоматике происходит интенсивная замена обычных электромагнитных реле и пускателей на их электронные твердотельные аналоги.

Твердотельное реле – модульный полупроводниковый прибор, содержащий мощный силовой ключ на симисторе в качестве элемента коммутации.
Они применяются для замены традиционных электромагнитных реле и контакторов.

Управление переключением осуществляется сигналом постоянного тока 3-32 В.

При выборе твердотельного реле следует учесть три локальных фактора, из-за которых реле могут быть разрушены:

• перенапряжение;
• перегрузки по току (в том числе короткое замыкание);
• перегрев из-за недостаточного отвода тепла.

В качестве защиты от перенапряжения следует ставить варисторы, особенно при применении твердотельных реле для пуска электродвигателей.
Для большинства реле этого типа действует требование, что температура основания не должна превышать 60-80°С.
Для этого может потребоваться дополнительный теплоотвод.
Так, например, при токе нагрузки более 5 А, твердотельные реле должны устанавливаться на радиатор с использованием теплопроводящей пасты, заполняющей воздушные
пустоты между поверхностью радиатора и основанием реле.
При токе нагрузки более 20-25 А может потребоваться использование принудительной воздушной вентиляции.


Управляющее напряжение: 3...32 В;
Напряжение включения: >2,4 В;
Напряжение выключения: <1 В;
Номинальное напряжение нагрузки: 24...380 В;
Пиковое напряжение: 1200 В;
Номинальный ток нагрузки: 40 А;
Максимальный кратковременный ток (в течении 1 периода): 410 А;
Ток утечки: 3 мА;
Время отклика на входной сигнал: ≤10 мс;
Диэлектрическая прочность: >2,5 кВ;
Сопротивление изоляции: >500 МОм;
Диапазон рабочих температур: -20...+80°С;
Габаритные размеры: 60x45x22,5 мм;
Масса: 93 г.
