Преобразователь напряжения понижающий МР-1584, входное 4,5-28 В, выходное 0,8-20 В, max 3 А (при более 2 А - установить радиатор)

Понижающий модуль MP1584 предназначен для преобразования входного напряжения от источника питания в более низкое стабилизированное выходное напряжение.
К особенностям модуля можно отнести малые габариты, небольшой нагрев и низкий ток потребления.
Благодаря этим параметрам, преобразователь хорошо подойдёт для питания схем с большим падением напряжения.

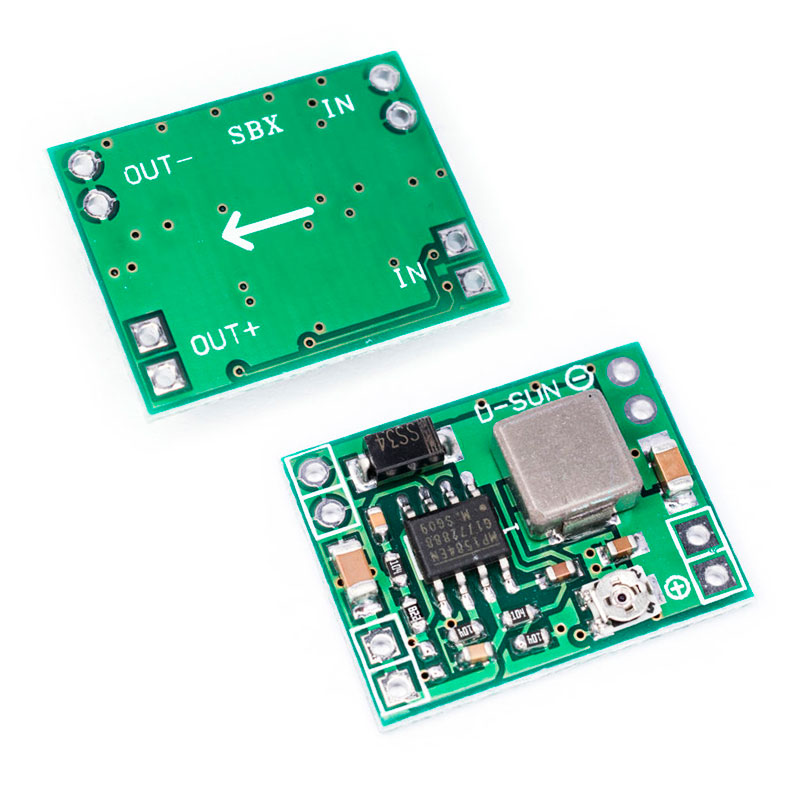

Конструктивно плата модуля выполнена из текстолита размером 22x17 мм на базе микросхемы MP1584.
Выходное напряжение преобразователя регулируется при помощи миниатюрного подстроечного резистора.
Для улучшения отвода тепла предусмотрены переходные отверстия под корпусом микросхемы и дросселем и заливка нижней стороны платы медью.
Максимальный ток нагрузки составляет 3 А, а КПД до 95%.
При нагрузке более 2 А, рекомендуется установить радиатор.

Преобразователь имеет 8 соединённых попарно контактов для подключения источника питания и нагрузки.

Подключение:
IN+: входное напряжение 4,5 ... 28 В
IN–: общий провод, земля
OUT+: выходное напряжение 0,8 ... 20 В
OUT–: общий провод, земля

Модуль не имеет защиты от переполюсовки.
При необходимости такой защиты, на вход модуля можно установить диод или диодный мост.

Питание на вход может подаваться от блока питания, аккумулятора или другого источника напряжением от 4,5 до 28 В, выходное при этом может быть установлено в диапазоне от 0,8 до 20 В и должно быть обязательно ниже входного.


Входное напряжение: 4,5...28 В;
Выходное напряжение: 0,8...20 В;
Максимальный выходной ток: 3 А;
КПД: 95%;
Пульсации на выходе: 30 мВ;
Частота переключения: 1...1,5 МГц;
Диапазон рабочих температур: –45...+85°С;
Габаритные размеры: 22x17x4 мм;
Масса: 2,7 г.
