Преобразователь напряжения понижающий XL4015, входное 8-36 В, выходное 1,25-32 В, max 5 А (в комплекте радиатор)

Преобразователь XL4015 предназначен для понижения и стабилизации напряжения постоянного тока.
Он может быть использован в качестве узла зарядного устройства для литиевых аккумуляторов, блока питания, питания мощных светодиодов и так далее.

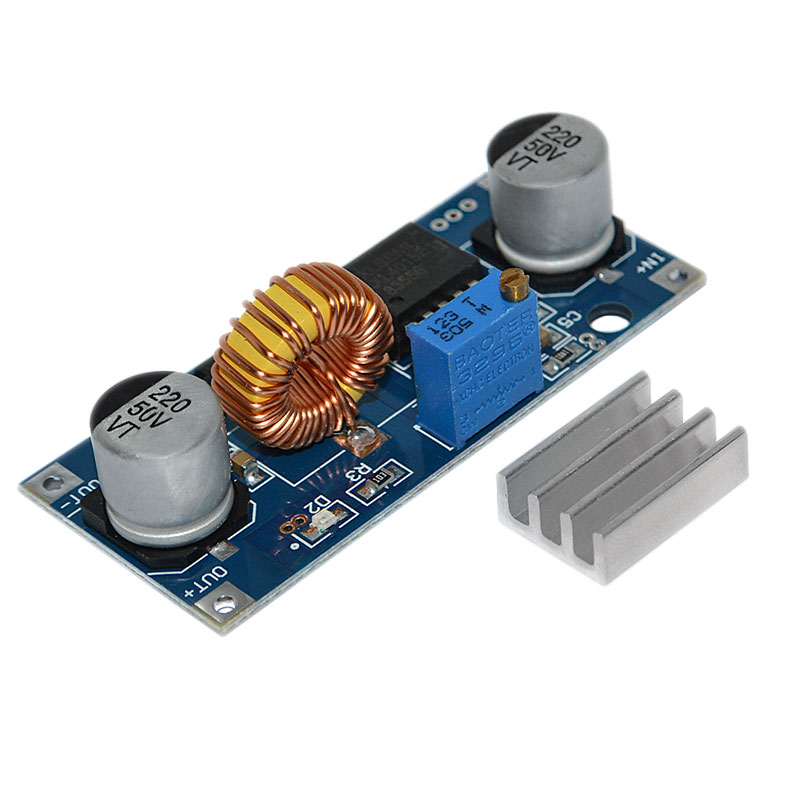

Конструктивно модуль выполнен на плате из текстолита размерами 54х24 мм с использованием микросхемы XL4015, имеющей 5 выводов в корпусе TO263-5L.
Также на плате преобразователя расположены 2 твердотельных полимерных конденсатора, которые обеспечивают малые пульсации напряжения, и увеличивают срок службы конвертера.
Установка выходного напряжения осуществляется при помощи многооборотного подстроечного резистора, обеспечивающего плавную и точную регулировку.
Максимальное значение выходного тока составляет 5 А, а коэффициент полезного действия достигает 95%.
Частота преобразования составляет 180 кГц.
Если значение выходного тока составляет более 3 А потребуется установка дополнительного радиатора или принудительной вентиляции.
При установке охлаждающего устройства, необходимо соблюдать изоляцию токопроводящих частей от радиатора.

Микросхема модуля имеет защиту от короткого замыкания, перегрузки по току и перегрева, срабатывающую при температуре выше 125°C.

Подключение:
IN+: входное напряжение питания 8 - 36 В
IN-: общий провод, земля
OUT+: выходное напряжение питания 1,25 - 32 В
OUT-: «земля»

Подается питание от внешнего источника питания.
Диапазон входного напряжения питания модуля составляет от 8 до 36 В, а выходного напряжения от 1,25 до 32 В.
О подаче входного напряжения на плату сигнализирует светодиод.

В комплект модуля преобразователя напряжения входит радиатор.


Входное напряжение: 8...36 В;
Выходное напряжение: 1,25...32 В;
Максимальный ток нагрузки: 5 А;
Частота переключения: 180 КГц;
Амплитуда пульсаций выходного напряжения: 50 мВ;
КПД: 96%;
Диапазон рабочих температур: –40...+85°С;
Габаритные размеры: 54x24x18 мм;
Масса: 16 г.
