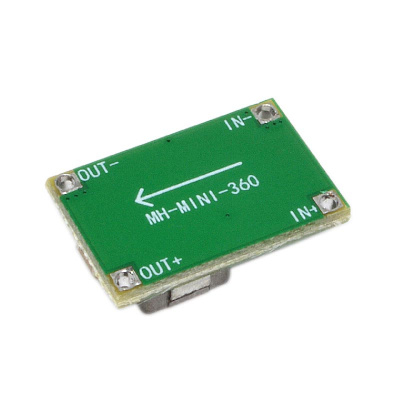

Преобразователь напряжения понижающий MP1482DS, входное 4,75-18 В, выходное 1-15 В, max 1,8 А

Модуль HX-MINI-360 MP1482DS представляет собой регулируемый понижающий преобразователь напряжения постоянного тока.
Благодаря компактным размерам, его можно использовать для питания видеорегистраторов, сетевого оборудования и т.п.

Модуль собран на основе микросхемы MP1482DS, которая представляет собой монолитный синхронный понижающий регулятор.
Кроме того, она включает в себя два МОП-транзистора с сопротивлением перехода по 130 миллиОм и обеспечивает постоянный ток нагрузки 2 А при широком диапазоне входного напряжения от 4,75 В до 18 В.
Выходное напряжение может регулироваться от 1 до 15 В.
Частота переключения достаточно высока и составляет 340 кГц, за счёт чего имеется возможность получить большие значения выходного тока нагрузки при весьма малых габаритах.
Максимальный кратковременный ток преобразователя составляет 2 А.
При нагрузке тока до 1,2 А микросхема практически не нагревается.
На плате имеется подстроечный резистор для установки выходного напряжения.
Микросхема имеет защиту от перегрева при достижении кристаллом температуры 160°C.

Подключение:
IN+: входное напряжение 4,75 - 18 В
IN–: «земля»
OUT+: выходное напряжение 1 - 15 В
OUT–: «земля»

Обратите внимание, что модуль не имеет защиты от переполюсовки.
При необходимости можно установить диод Шоттки на вход платы, который предохранит от неправильной полярности.


Входное напряжение: 4,75...18 В;
Выходное напряжение: 1...15 В;
Максимальный пиковый выходной ток: 2 А;
Максимальный рабочий выходной ток: 1,8 А;
КПД: 95%;
Частота ШИМ: 340 кГц;
Рабочая температура: -40...+85°C;
Габаритные размеры: 17x11x4,4 мм;
Масса: 1,7 г.
