Преобразователь напряжения повышающий, входное 10-32 В, выходное 12-35 В, max 10А/150 Вт

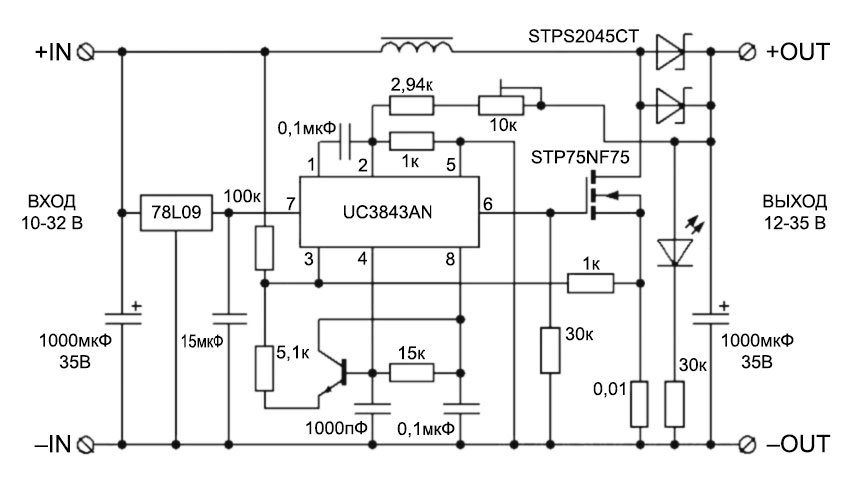

Модуль предназначен для преобразования входного напряжения в диапазоне 10...32 вольта в более высокое выходное 12...35 вольт.
Он может быть использован в качестве источника питания ноутбука от бортовой сети автомобиля и других достаточно мощных приложениях.

Перед подключением модуля к нагрузке необходимо отрегулировать значение выходного напряжения с помощью многооборотного подстроечного резистора.
Микросхема модуля имеет защиту от перегрева (отключается при повышенной температуре) и ограничитель рабочего тока.
Максимальная выходная мощность преобразователя напряжения составляет 100 Вт, а выходной ток до 6 А при обычном охлаждении.
Коэффициент пульсаций 2%, а КПД достигает 94%.

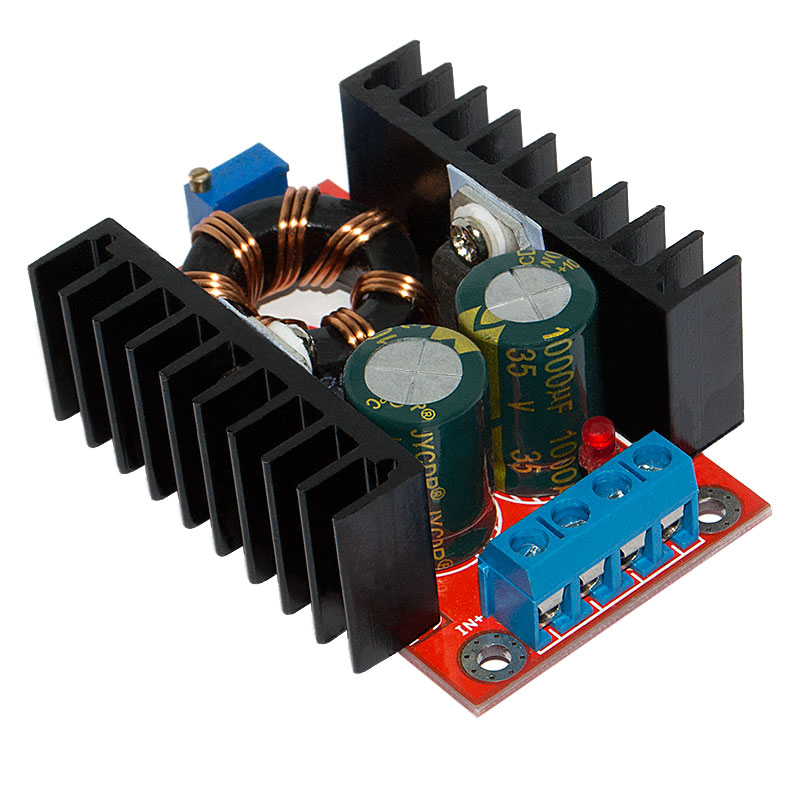

Микросхема ШИМ-контроллера и диод установлены каждый на свой радиатор.
В случае, если мощность модуля превышает 100 Вт, а сила тока 6 А, необходимо обеспечить дополнительное охлаждение.
Максимальная мощность с дополнительным охлаждением составляет 150 Вт, соответственно сила тока 10 А.

Подключается преобразователь к винтовым клеммам достаточно просто.

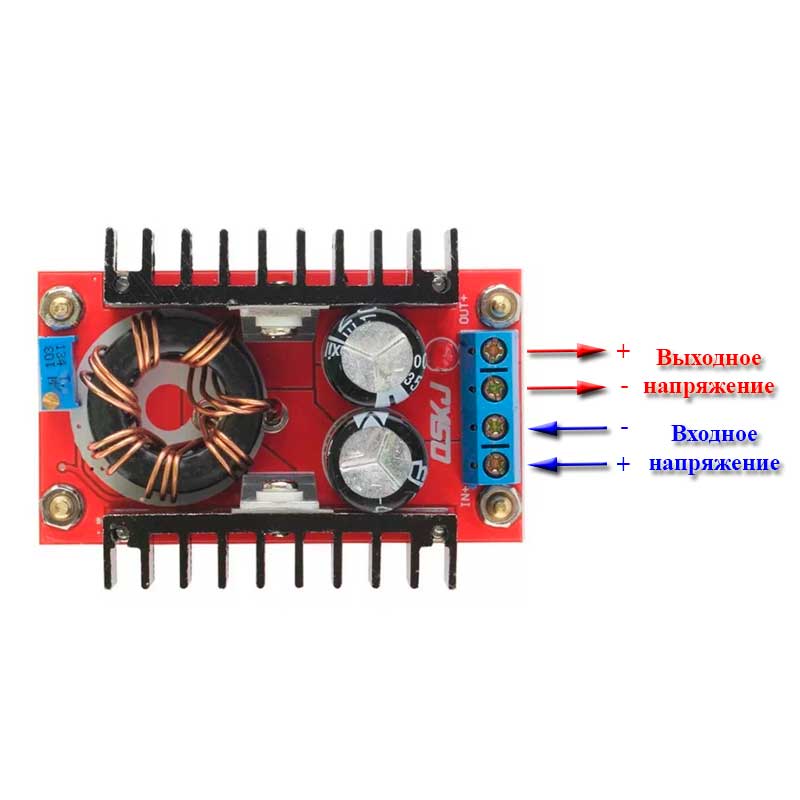

Подключение:
IN+: плюс входного напряжения
IN-: минус входного напряжения
OUT+: плюс выходного напряжения
OUT-: минус выходного напряжения

Питание на модуль можно подавать от аккумулятора, блока питания или другого источника амплитудой от 10 до 32 В.
Выходное напряжение при этом может быть установлено в диапазоне 12 – 35 В.
Сигнализирует о подаче питания на модуль красный светодиод, который подключён к шинам питания.

Обратите внимание: защиты от короткого замыкания и неправильной полярности нет.


Входное напряжение: 10...32 В;
Выходное напряжение: 12...35 В;
Максимальная выходная мощность: 150 Вт;
КПД: 94%;
Максимальный выходной ток: 10 А;
Ток потребления холостого хода: 25 мА;
Диапазон рабочих температур: -40...+85°С;
Габаритные размеры: 65x57x23 мм;
Масса: 60 г.
