Преобразователь напряжения повышающий на МТ36291, входное 2,2-12 В, выходное 5/8/9/12 В, max 1/0,5/0,45/0,3 А

Модуль предназначен для преобразования входного напряжения в более высокое выходное.
Малые габариты позволяют применять его в различных устройствах, включая портативные, устройства автомобильной электроники, системы освещения и другие приложения.

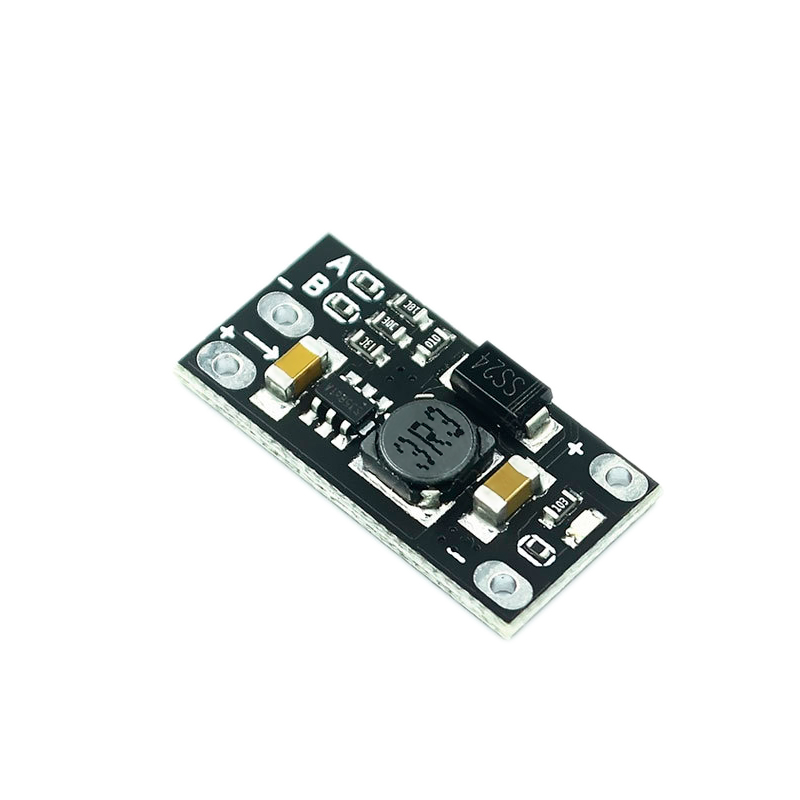

Модуль собран на микросхеме MT36291 (маркировка A17), имеющей в своём составе, кроме схемы управления, силовой ключ с сопротивлением открытого канала 80 миллиом и работающей на частоте 1,2 МГц.
Главным достоинством преобразователя является возможность работы от источника напряжением 2,2 В.
Выходной ток может достигать 300 мА, при входном напряжении 3,7 В и выходном 12 В, а коэффициент полезного действия до 93%.
Защиты от короткого замыкания микросхема не имеет, но есть защита от перегрева, при срабатывании которой схема отключается от входного напряжения.

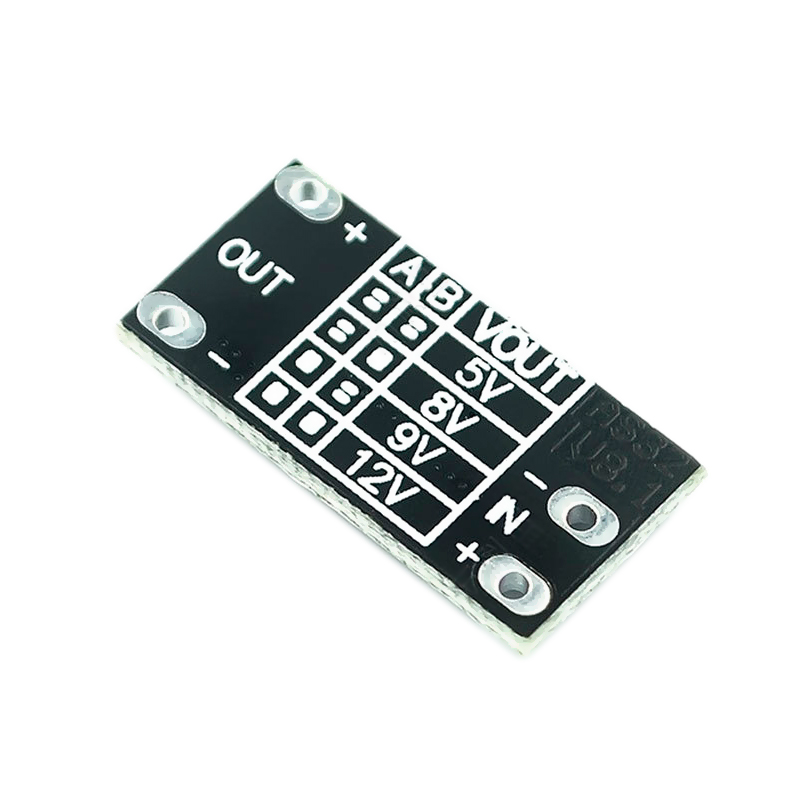

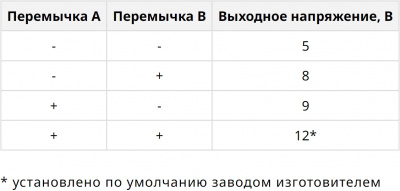

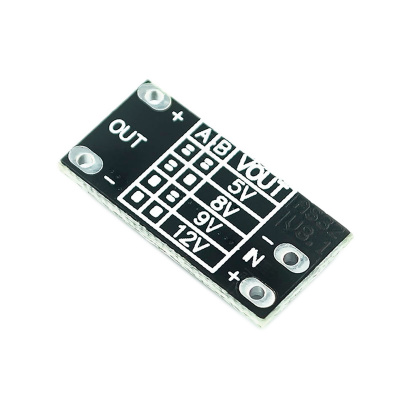

Выходное напряжение устанавливается при помощи перемычек, по умолчанию установлено - 12 вольт.

При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже требуемого выходного.


Входное напряжение: 2,2...12 В;
Выходное напряжение: 5, 8, 9, 12 В;
Максимальный выходной ток: 1 А*;
КПД: 93%;
Ток потребления на холостом ходу: ≤1 мА**;
Рабочий диапазон температур: -40...+85°C;
Габаритные размеры: 22,5x11x4,1 мм;
Масса: 1 г.

* Значение зависит от входного и выходного напряжения.
Так, например, при входном напряжении 3,7 В, максимальный выходной ток составит для напряжения 5 В - 1 А, для напряжения 8 В - 0,5 А, 9 В - 0,45 А, 12 В - 0,3 А.
При входном напряжении 5 В, максимальный выходной ток для напряжения 8 и 9 вольт составит около 0,7 А, а для напряжения 12 вольт - не более 0,5 А.

** Значение тока холостого хода указано при отключенном светодиоде индикации.
Это можно сделать, удалив перемычку, между светодиодом и токоограничивающим резистором.
