Модуль терморегулятор цифровой W1209, -50...+110°С, управление 12 В, выходное напряжение 220 В, мах 20 А

Цифровой терморегулятор W1209 предназначен для автоматического поддержания температуры окружающей среды в диапазоне от -50 до +110°С.
Модуль может быть использован в качестве терморегулятора в системах охлаждения и нагрева, аквариумах, жилых помещениях, инкубаторах и так далее.

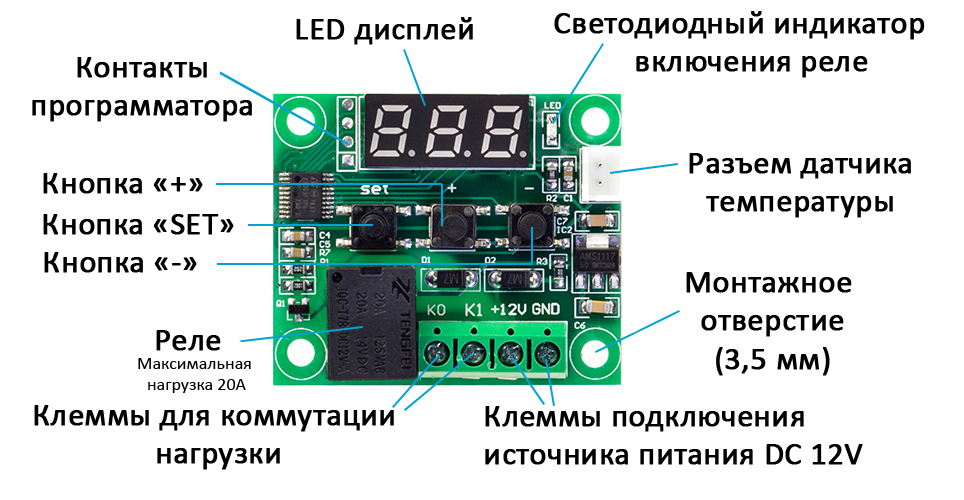

Конструктивно терморегулятор выполнен на печатной плате из стеклотекстолита размерами 48x40 мм с четырьмя крепёжными отверстиями под винты М3 по углам. Информация о текущей температуре и параметрах выводится на трёхразрядный семисегментный светодиодный дисплей.

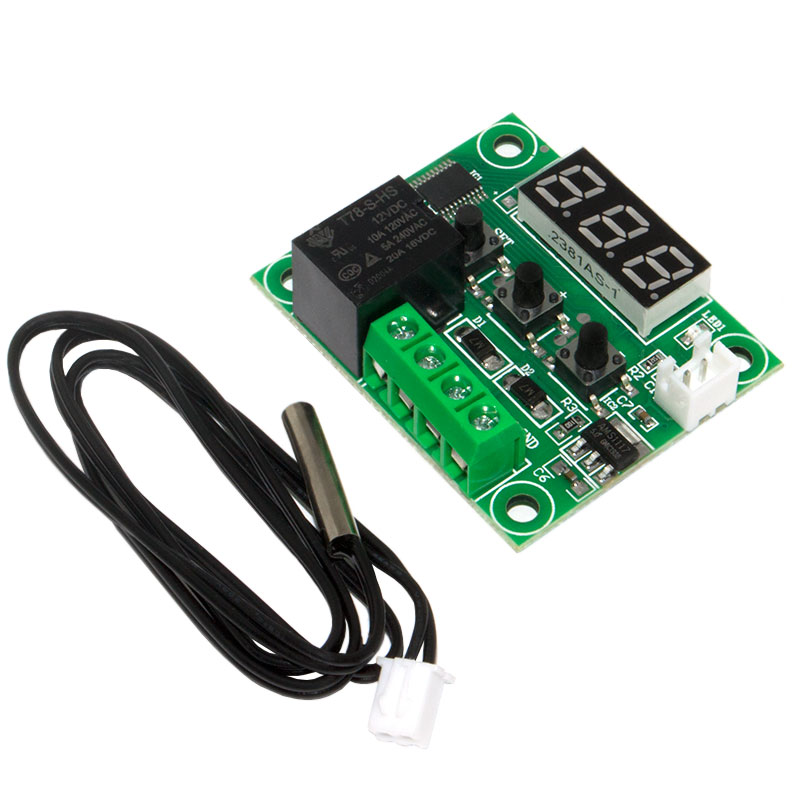

Измерительный терморезистор помещён в металлическую гильзу диаметром 4 и длиной 20 мм, что позволяет безопасно измерять температуру любой неагрессивной жидкости.
Микроконтроллер сравнивает текущие показатели температуры с предустановленными пороговыми значениями и коммутирует электромагнитное реле, в зависимости от выбранного алгоритма.
Регулятор может работать в режимах охлаждения и нагрева.

Подключение напряжения питания и нагрузки производится при помощи четырёхконтактного винтового клеммника.
Для подключения нагрузки, на клеммы выведены нормально разомкнутые контакты реле, которые включаются в разрыв питания нагрузки, в качестве которой может выступать нагреватель, вентилятор или другое устройство.

Подключение:
K0: контакт реле 1
K1: контакт реле 2
VCC: плюс источника питания
GND: общий провод, земля

Для подключения термодатчика, на плате предусмотрен отдельный разъём, который находится в верхней правой части платы.
Датчик снабжён разъёмом и проводом длиной 50 см.
При необходимости длину провода можно увеличить, скорректировав показания прибора при помощи пункта P4 меню настройки.

Программирование и настройка терморегулятора производится при помощи трёх кнопок:
"SET": активирует пункты настройки или сохраняет изменения
"+": увеличивает значения параметров
"–": уменьшает значения параметров

Настройка параметров:
Для установки рабочей температуры срабатывания кратковременно нажмите кнопку "SET".
Индикатор начнет мигать.
Кнопками "+" и "–" установите требуемую температуру и нажмите кнопку "SET".
Температура срабатывания установлена.

Для установки дополнительных параметров, необходимо подать питание на устройство, нажать и удерживать кнопку "SET" на протяжении 5 секунд, до тех пор, пока не появится код параметра меню.
После этого выберите нужный параметр с помощью кнопок «+» и «–».
Для сохранения изменений необходимо нажать кнопку "SET" или не взаимодействовать с устройством в течение 5 секунд.
Все сохранённые параметры после выключения терморегулятора остаются в памяти микроконтроллера.

Меню устройства состоит из 7 пунктов:
P0: режим работы терморегулятора (H - нагрев, C - охлаждение)
P1: значение гистерезиса от 0,1 до 15°C
P2: верхний предел установки температуры +110°C
P3: нижний предел установки температуры -50°C
P4: коррекция значений температуры датчика от -7 до +7°C
P5: задержка включения/выключения активации реле 0 - 10 с
P6: значение температуры при котором устройство отключается (защита от перегрева) от 0 до +110°C

Сброс:
Для возврата параметров устройства до заводских настроек необходимо отключить питание устройства.
Затем, нажав и удерживая кнопки «+» и «–», подключить питание.
После чего на дисплее должно появиться значение «888», которое сообщает об успешной операции.

Аварийная индикация:
«LLL»: выносной датчик температуры не подключён или в обрыве
«HHH»: температура выше или ниже заданного диапазона
«---»: сработала защита от перегрева

Питание устройства осуществляется от внешнего источника постоянного тока напряжением 12 вольт.
Для предотвращения подключения неправильной полярности, на плате имеется защитный диод.


Напряжение питания: 12 В;
Ток потребления: 65 мА;
Диапазон измерения температуры: -50...+110°C;
Гистерезис: -7...+7°C;
Абсолютная погрешность: ±1°C;
Время обновления показаний: 0,5 с;
Диапазон рабочих температур: 10...+60°С;
Габаритные размеры: 48x40x16 мм;
Масса: 23 г.
