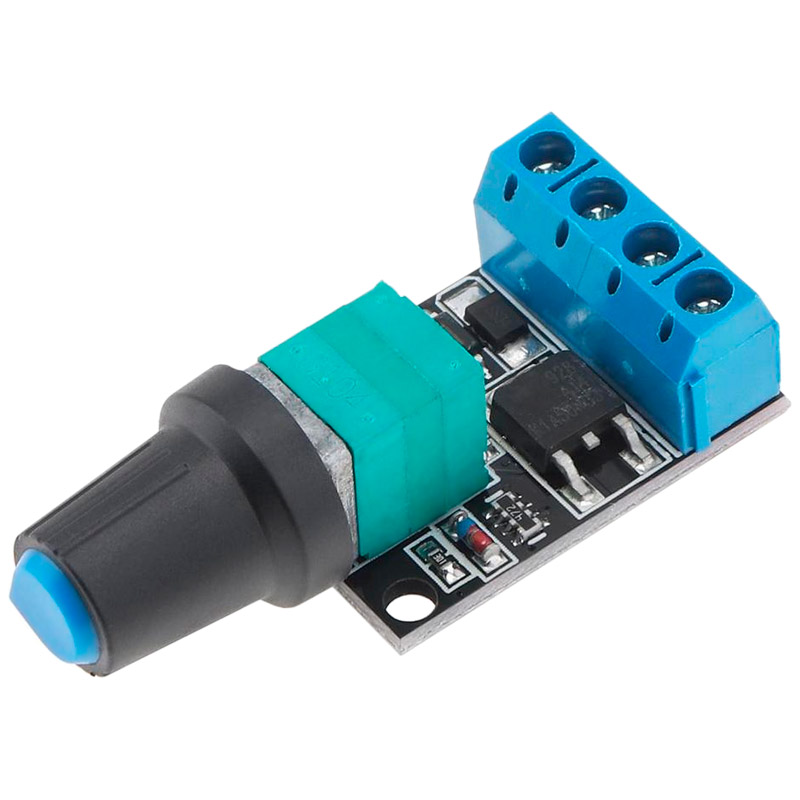

Модуль регулятор мощности постоянного тока на NE555, 5-16 В, 10 А

Модуль предназначен для регулировки скорости двигателей постоянного тока методом широтноимпульсной модуляции.
Его также можно применять для изменения яркости ламп накаливания и мощных светодиодов, температуры нагревателей и так далее.
Модуль создан на основе таймера NE555, работающего в режиме генератора частотой 13 кГц с изменяемой скважностью импульсов.
С помощью переменного резистора осуществляется изменение длительности импульсов и, как следствие, скорости электродвигателя.
Скважность импульсов напряжения постоянного тока изменяется в диапазоне от 10 до 100%.
ШИМ регулятор предназначен для управления нагрузкой до 10 А.
Рекомендуется использовать нагрузку немного меньше максимальной силы тока.
Максимальная выходная мощность ШИМ регулятора не должна превышать 160 Вт.

Подключение:
POWER + : положительная клемма питания
POWER - : отрицательная клемма питания
OUTPUT + : положительная клемма двигателя
OUTPUT - : отрицательная клемма двигателя

Диапазон входного напряжения питания составляет от 5 до 16 В.

Для крепления модуля в передней части платы имеется 2 отверстия под винты М3.


Напряжение питания: 5...16 В;
Максимальная мощность нагрузки: 160 Вт;
Максимальный непрерывный выходной ток: 10 А;
Частота ШИМ: 13 кГц;
Диапазон регулировки: 10...100%;
Габаритные размеры: 30x20x14 мм;
Масса: 10 г.
