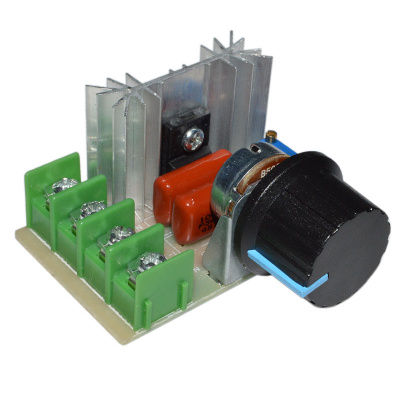

Модуль регулятор мощности переменного тока - диммер, 2000 Вт, 220 В,симисторный

Симисторный регулятор мощности предназначен для изменения частоты вращения (оборотов) и обеспечения оптимальных режимов работы швейных и кухонных машин, ручного переносного инструмента, где в качестве исполнительного элемента использован коллекторный электродвигатель переменного тока, электронагревательных и осветительных приборов, мощности паяльника, асинхронных электродвигателей переменного тока.

Он отлично подойдёт в качестве бюджетного регулятора для большинства электроинструмента (болгарки, дрели, перфораторы, рубанки, и так далее).
Радиатор практически не греется на небольших мощностях до 800–1000 Ватт, в зависимости от характера нагрузки.
При нагрузке более 1 кВт рекомендуется увеличить площадь радиатора или добавить принудительное охлаждение.
Например, в пылесосах при ремонте вышедших из строя «родных» регуляторах, будет удачным решением установить регулятор так чтобы пропустить через него поток воздуха.

Также следует заметить, что максимальная выходная мощность устройства, которое подключено к регулятору такого рода упадёт на 4-5%.
Это обусловлено тем, что открывание симистора происходит примерно в тот момент, когда синусоида находится в амплитуде 40-60 вольт.

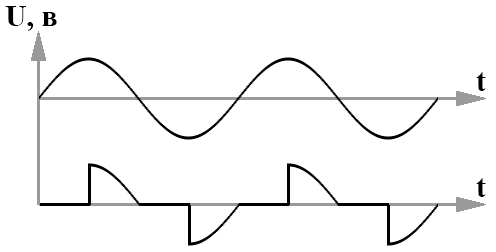

Принцип регулировки мощности заключается в изменении момента времени включения симистора после перехода синусоиды через ноль.
Чем больше времени симистор находится в открытом состоянии, тем большая мощность поступает в нагрузку.
Так как симистор выключается в момент, когда ток протекающий через симистор становится близок к нулю, то задавать продолжительность открытия симистора будем в пределах половины периода.
В начале положительного полупериода симистор закрыт.
По мере увеличения сетевого напряжения, конденсатор заряжается через резистор.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет напряжения пробоя динистора около 30 вольт.
Динистор замкнёт цепь и откроет симистор.
Симистор остаётся открытым до конца полупериода.
Переменным резистором задаётся время зарядки конденсатора, и соответственно момент открытия динистора и симистора.
На этом и основана возможность регулировки мощности.
Во время отрицательной полуволны принцип работы аналогичен.


Входное напряжение: 90...250 В;
Максимальная мощность: 2000 Вт;
Максимальный выходной ток: 9 А;
Габаритные размеры: 48x54x27 мм;
Масса: 31 г.

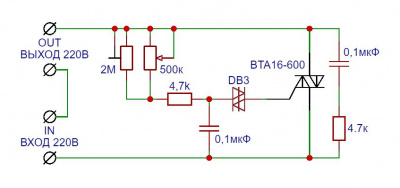

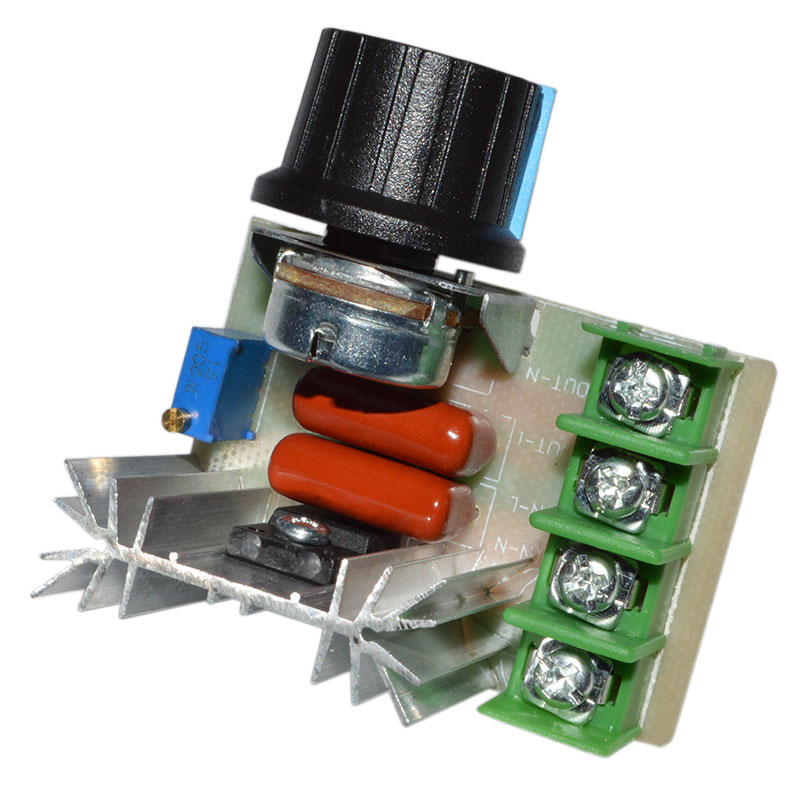

Схемотехнической особенностью этого регулятора является наличие подстроечного многооборотного резистора номиналом 2 МОм, подключенного параллельно основному переменному на 500 К.
С его помощью можно установить минимальную мощность при крайнем левом положении основного регулятора.
Эта опция особенно полезна при работе с двигателями и насосами, не позволяя им остановиться на минимальных оборотах, оставаясь при этом под напряжением.
