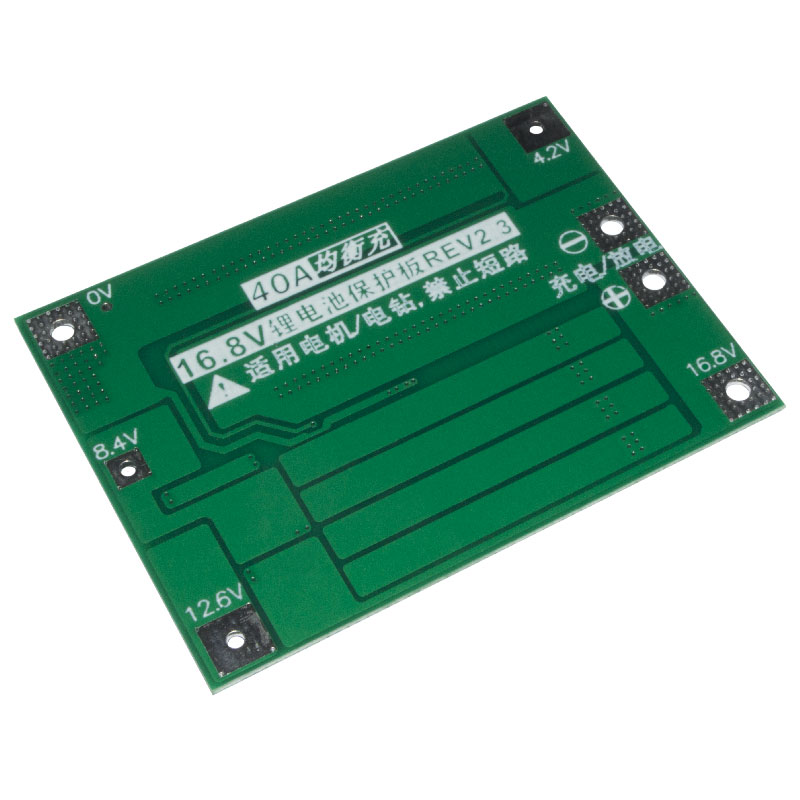

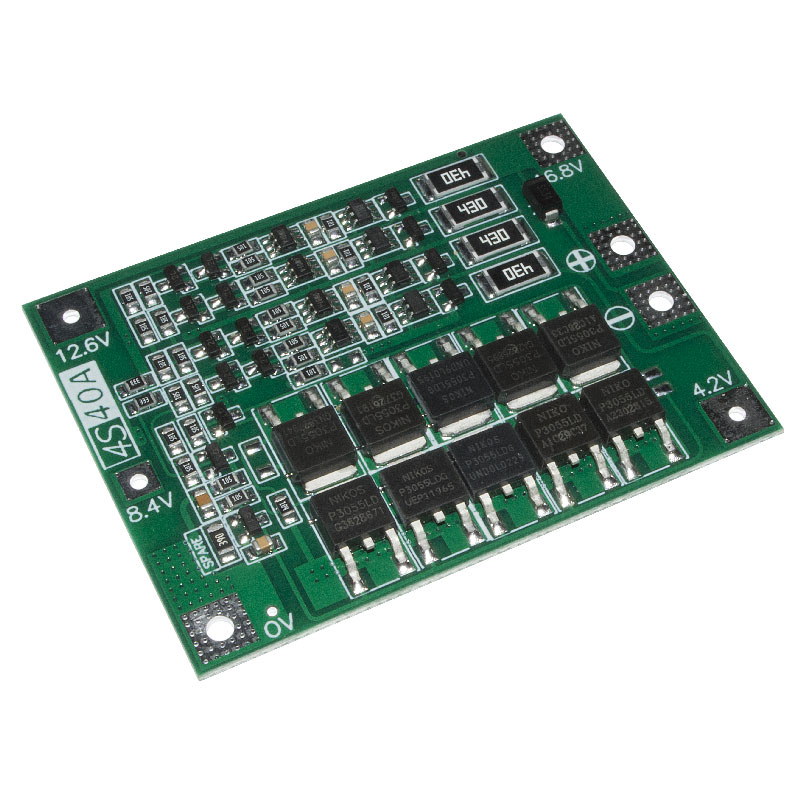

Контроллер заряда 4-х аккумуляторов HX-4S-FL40A, 14.8-16.8 В, 40 А, Li-ion, с защитой и балансиром

BMS HX-4S-F30A (Battery Management System) – это система управления аккумуляторами, которая предназначена для контроля процесса заряда и разряда четырёх литий-онных аккумуляторов типа 18650, а также мониторинга их состояния.

К основным защитным функциям системы относятся: защита от перенапряжения в процессе зарядки, короткого замыкания, перезаряда и разряда аккумулятора.

Модуль защиты имеет функцию балансировки, которая заключается в обеспечении равномерного заряда аккумуляторов.
Балансировка работает постоянно и независимо от схемы защиты.
Для обеспечения правильной работы балансировки необходимо использовать аккумуляторы одинаковой ёмкости и качества.
Отключение заряда аккумулятора происходит при достижении на одном из элементов напряжения 4,28~4,35 В, а разряда при снижении до 2,5~2,8 В.
Использование этого модуля позволяет предотвратить преждевременный износ аккумуляторов, а также обеспечить их правильное и безопасное функционирование.

Подключение:
B+: положительный полюс аккумулятора
B–: отрицательный полюс аккумулятора
B1: средняя точка сборки 1 и 2 аккумуляторов
B2: средняя точка сборки 2 и 3 аккумуляторов
B3: средняя точка сборки 3 и 4 аккумуляторов
P–: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

Обратите внимание, что модуль не является зарядным устройством.


Максимальное напряжение заряда элемента: 4,28 (±0,05) В;
Напряжение разряда элемента: 2,5 (±0,08) В;
Напряжение питания: 14,8...16,8 В;
Максимальный рабочий ток: 40 А;
Пиковый (кратковременный пусковой) ток: 80 А;
Ток балансировки: 60...65 мА;
Ток потребления: ≤30 мкА;
Габаритные размеры: 60x45x3,2 мм;
Масса: 10 г.
