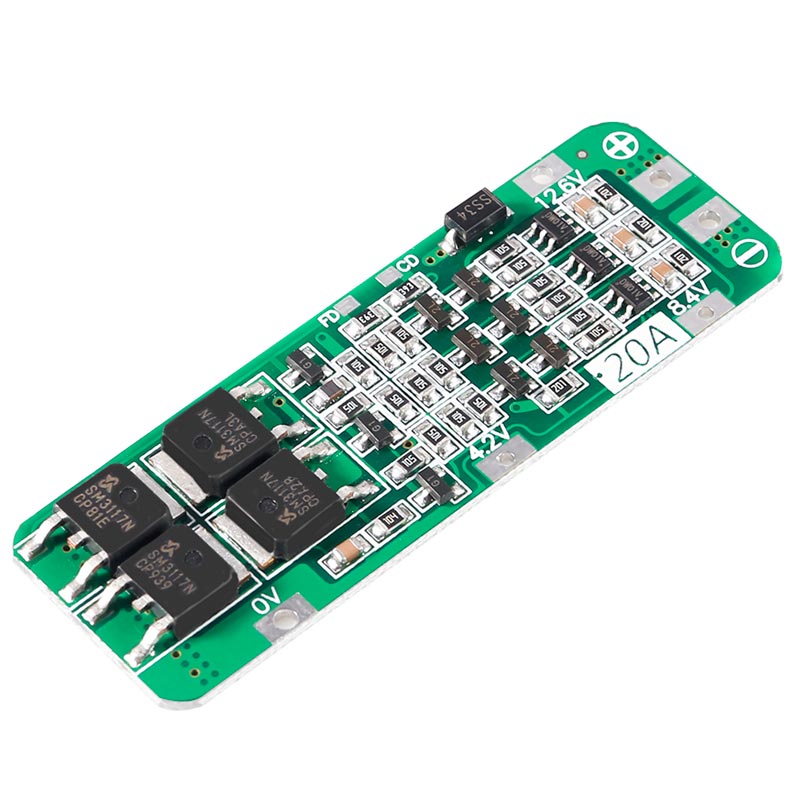

Контроллер заряда 3-х аккумуляторов HX-3S-FL20-A, 11.1-12.6 В, 20 А, Li-ion, с защитой

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и так далее.
К модулю HX-3S-FL20-A можно подключить одновременно три литий-ионных или литий-полимерных аккумулятора.
Первоочередными задачами контроллера являются защита аккумулятора от короткого замыкания, переразряда и перезаряда.
Особенностью модуля является отключение подачи питания для аккумуляторов при достижении максимальной ёмкости хотя бы одного элемента.
Максимальный рабочий ток данного BMS контроллера составляет 20 А, пусковой кратковременный ток может достигать 40 А на время 100-150 мс, а ток покоя не превышает 24 мкА.
Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,3 - 3,0 В.

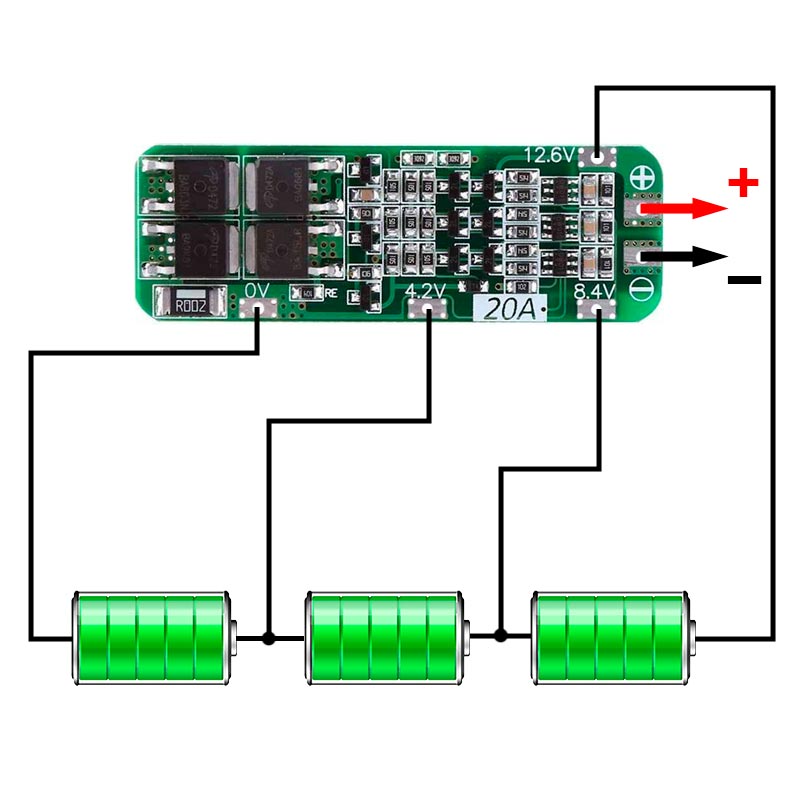

Подключение:
B+ (12.6V): положительный полюс аккумулятора
B– (0V): отрицательный полюс аккумулятора
B1 (4.2V): средняя точка сборки 1 и 2 аккумуляторов
B2 (8.4V): средняя точка сборки 2 и 3 аккумуляторов
P–: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты».
Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.

Диапазон напряжения питания модуля составляет от 11,1 до 12,6 В.
Обратите внимание, что данный модуль не является зарядным устройством.


Максимальное напряжения заряда элемента: 4,25...4,35 В;
Напряжение разряда элемента: 2,3...3,0 В;
Напряжение питания: 11,1...12,6 В;
Ток потребления: ≤24 мкА;
Максимальный рабочий ток: 20 А;
Пиковый рабочий ток: 40 А;
Время задержки срабатывания защиты: 100...150 мс;
Диапазон рабочих температур: -40°С...+85°С;
Габаритные размеры: 59x20x3,6 мм;
Масса: 4,3 г.
