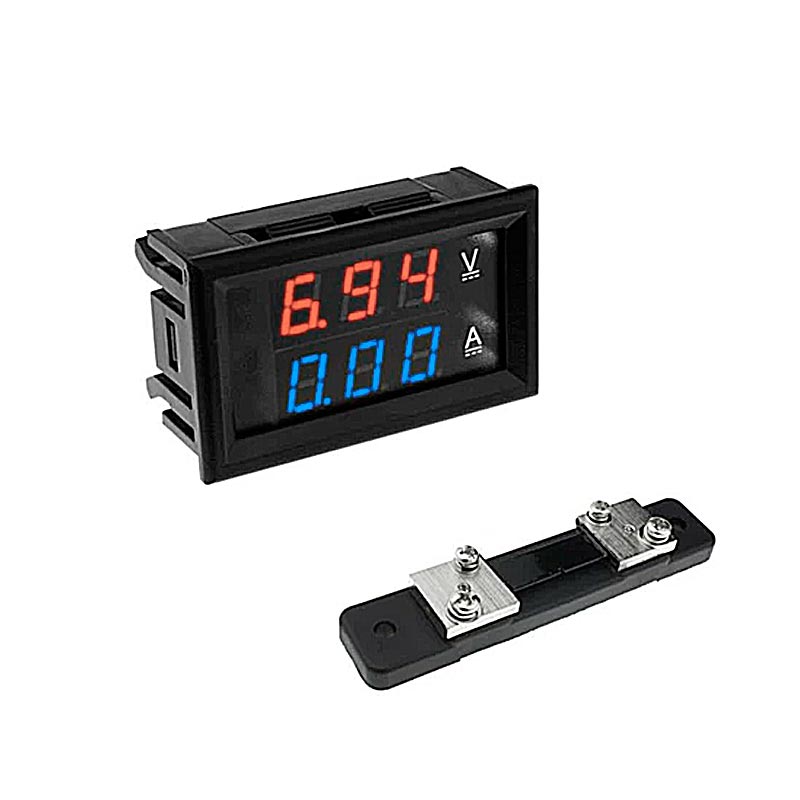

Вольтметр-амперметр цифровой, 100В, 50А, встраиваемый, с внешним шунтом

Цифровой вольтметр-амперметр предназначен для измерения постоянного тока до 50 А и напряжения до 100 В.
Модуль можно использовать в источниках питания, в которых требуется отображение выходных параметров.

Модуль собран на плате из стеклотекстолита и закреплён в пластиковой рамке, которая легко может установлена в корпус, имеющий окно размером 46x27 мм.
Для отображения информации служат два трёхразрядных семисегментных индикатора.
Показания напряжения отображаются красным цветом, а значения силы тока - синим.
Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 49,9 А.
Погрешность измерений составляет ±1%.
Частота обновления показаний составляет 3-5 раз в секунду.
Особенностью данного вольтметра-амперметра является внешний шунт, который позволяет измерить такой высокий ток.

Подключение:
VCC (красный провод): положительный провод питания
GND (чёрный провод): общий провод, земля
VIN (жёлтый тонкий провод): линия измерения напряжения
I+ (красный толстый провод): положительная линия измерения силы тока
I- (чёрный толстый провод): отрицательная линия измерения силы тока, общий провод, земля

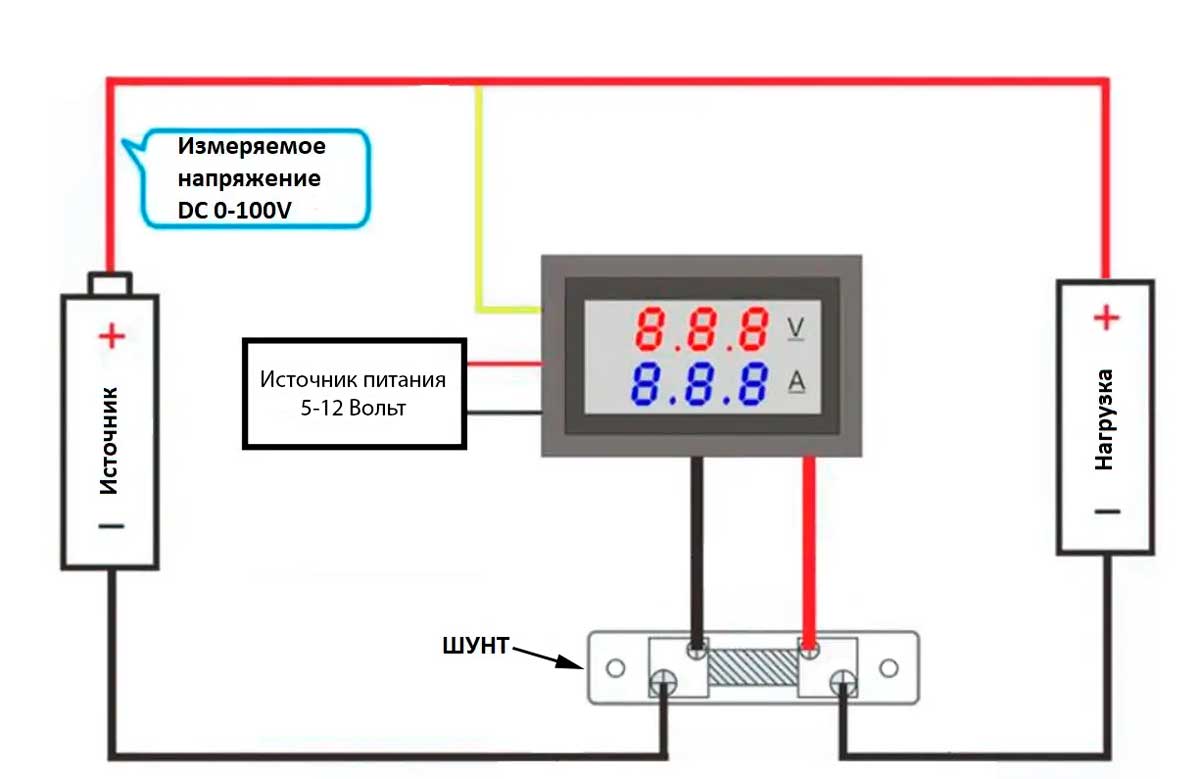

Имеется два способа подключения цифрового вольтметра-амперметра:

Если напряжение измеряемого источника питания находится в диапазоне от 4 до 24 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.

При наличии напряжения измеряемого источника выше 24 В, для питания устройства необходимо использовать внешний источник питания напряжением от 4 до 24 В.

Данный измеритель поставляется уже откалиброванным.
При необходимости откорректировать показания, можно воспользоваться подстроечными резисторами на плате.


Напряжение питания: 4...24 В;
Ток потребления: 20 мА;
Диапазон измерения напряжения: 0...99,9 В;
Диапазон измерения тока: 0...49,9 А;
Период обновления: 150...300 мс;
Погрешность измерения напряжения: ±0,1%;
Погрешность измерения тока: ±1%;
Диапазон рабочих температур: -10°С...+65°С;
Габаритные размеры модуля: 48x29x21 мм;
Установочные размеры модуля: 46x27 мм;
Масса модуля: 20 г.

Обратите внимание, что токовый шунт подключён к земле, это важно при подключении нагрузки.
Кроме того рекомендуется соединить чёрные провода в одной точке
Это улучшит линейность измерения тока.
