Терморегулятор цифровой XH-W3002, -50...+110°С, питание 85-265 В, 1500 Вт

Высокоточный цифровой терморегулятор XH-W3002 предназначен для контроля и поддержания температуры окружающей среды в заданных пороговых значениях.
Особенностями данного терморегулятора являются высокая точность измерения текущей температуры, прочный корпус, защищающий от механических повреждений, влаги и пыли, и встроенные кнопки.
Кроме того, отличительной особенностью этой модели является полная гальваническая развязка источника питания, благодаря использованию трансформаторного преобразователя.
Устройство может быть с успехом использовано в инкубаторах, аквариумах, террариумах, системах охлаждения (нагрева) в помещениях предприятий и так далее.

Общая характеристика:
Контроллер служит для измерения текущей температуры окружающей среды с помощью выносного влагонепроницаемого датчика и сравнения полученных значений с заданными параметрами.
Диапазон измерения температуры окружающей среды составляет от -50 до +110°C.
С помощью светодиодного семисегментного дисплея происходит визуализация текущей температуры окружающей среды и пунктов меню.
Устройство может работать в 2 режимах: охлаждение (С) и нагрев (H).
На основе выбранного режима, электромагнитное реле включает или отключает нагрузку, подключённую к устройству.

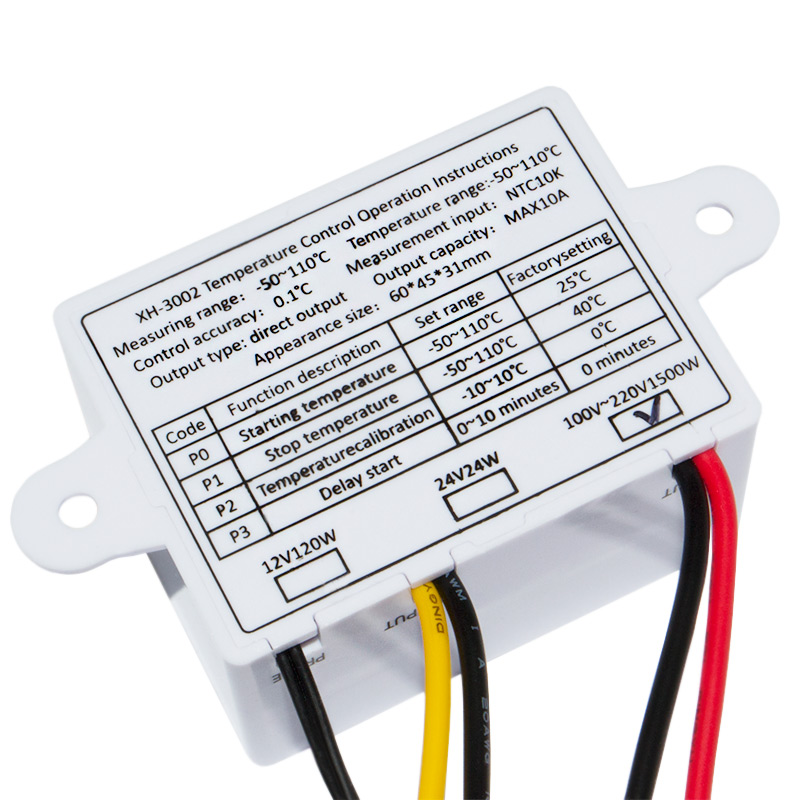

Подключение устройства производится при помощи 4 проводов:

• Красный: напряжение питания устройства 220 В
• Чёрный (с красным): напряжение питания устройства 220 В
• Жёлтый: подключается нагрузка
• Чёрный (с жёлтым): общий провод нагрузки

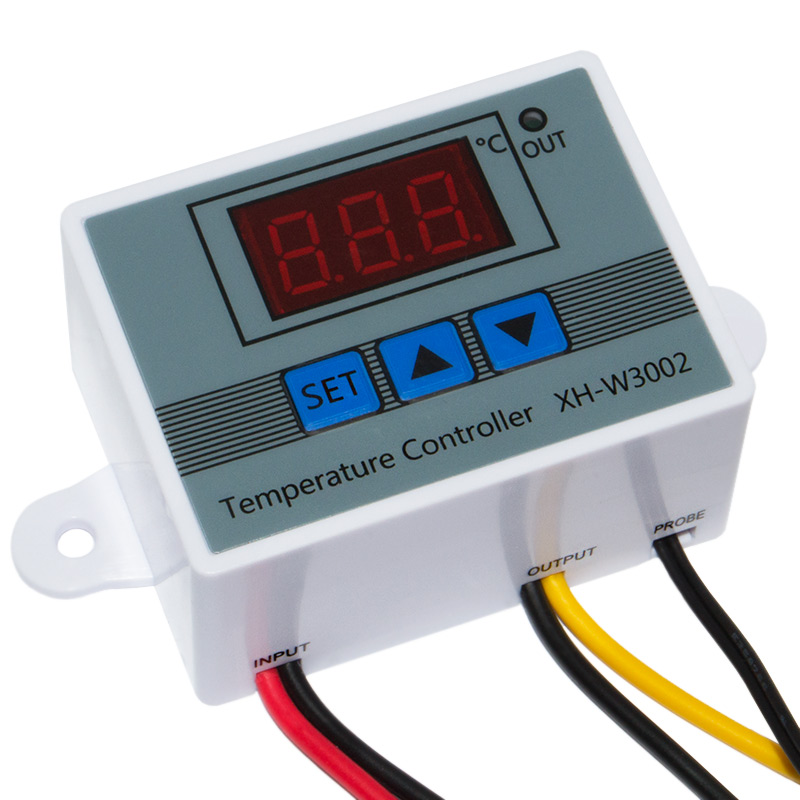

Управление терморегулятором происходит тремя кнопками:
SET: при нажатии открывает меню устройство или сохраняет изменения
▲: увеличивает значения параметров
▼: уменьшает значения параметров

Программирование устройства:
После подключения устройства к источнику питания, дисплей отображает текущую температуру окружающей среды.
Для того чтобы открыть меню необходимо удерживать кнопку SET на протяжении 5 секунд пока не появится пункт меню.
После чего можно перемещаться по меню с помощью кнопок ▲ и ▼.
Для того чтобы выбрать необходимый пункт меню нужно кратковременно нажать на кнопку SET.
Чтобы сохранить измененные параметры настройки необходимо нажать кнопку SET или не взаимодействовать с устройством в течение 5 секунд.
Все сохранённые параметры после выключения терморегулятора остаются в памяти микроконтроллера.

Меню устройства состоит из 4 пунктов:
P0: верхний предел установки температуры -50 до +110°C
P1: нижний предел установки температуры -50 до +110°C
P2: калибровка датчика от -10 до +10°C
P3: задержка включения/выключения активации реле 0 - 10 с

Аварийная индикация:
При неправильной работе устройство может отображать следующие коды ошибок:
1. «LLL»: выносной датчик температуры не подключён к устройству
2. «HHH»: температура выше или ниже заданного диапазона
3. «---»: сработала защита от перегрева

Сброс до заводских настроек:
Для того чтобы сбросить параметры устройства до заводских настроек необходимо выполнить следующие действия:
1. Отключить питание устройства.
2. Одновременно удерживать кнопки «стрелка вверх» и «стрелка вниз».
3. Подключить питание, после чего на дисплее отобразится значение «888», которое сообщает об успешной операции

Питание устройства:
Питание устройства осуществляется от внешнего источника питания.
Напряжение питания терморегулятора составляет 110-220 В.

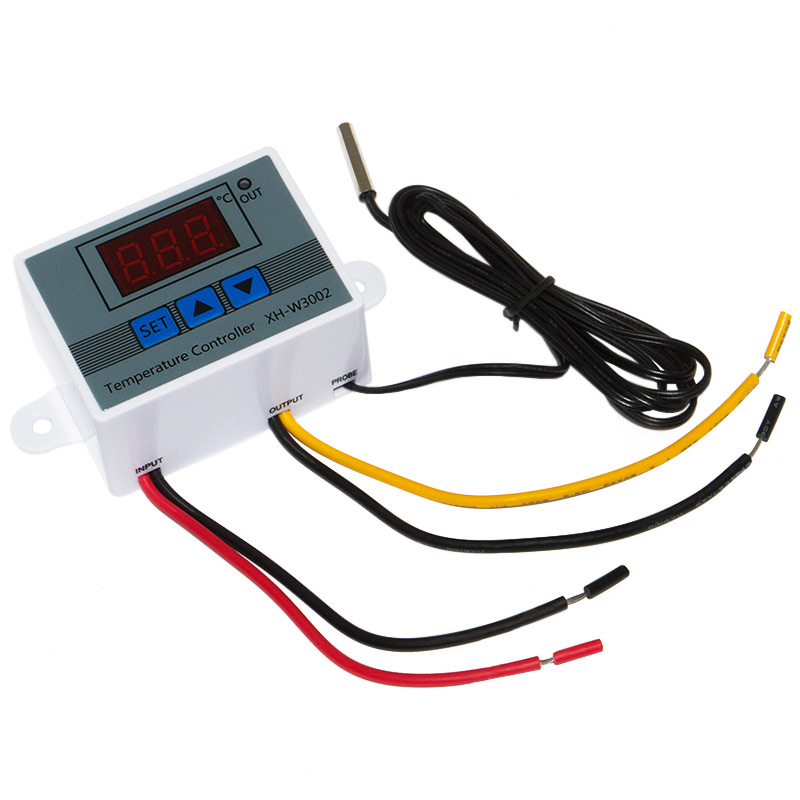

В комплект к цифровому терморегулятору входит выносной влагонепроницаемый датчик температуры.

Отличительные особенности данной модели терморегулятора

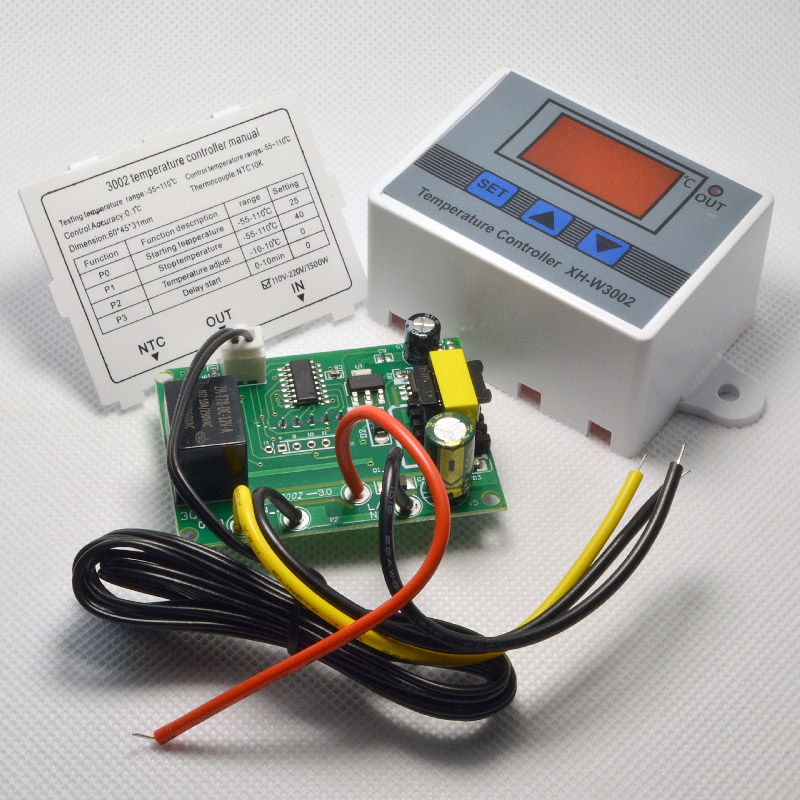

Данная модель терморегулятора оснащена импульсным источником питания с высокочастотным трансформатором, который обеспечивает стабильную и надёжную работу устройства в широком диапазоне входных напряжений от 85 до 265 В переменного тока.
Такое решение позволяет использовать терморегулятор в электрических сетях с нестабильными параметрами и в различных странах без необходимости применения внешних преобразователей или адаптеров питания.

Импульсный трансформаторный источник питания обладает высоким КПД и эффективно стабилизирует выходные напряжения, обеспечивая корректную работу микроконтроллера, измерительных цепей и исполнительных элементов независимо от колебаний сетевого напряжения.
Наличие трансформатора обеспечивает гальваническую развязку между первичной цепью сети и низковольтной частью устройства, что существенно повышает уровень электробезопасности и снижает требования к изоляции управляющих и сигнальных цепей.

Благодаря гальванической развязке терморегулятор допускает подключение внешних датчиков и элементов управления без риска появления на них сетевого потенциала, а также отличается повышенной помехоустойчивостью и устойчивостью к импульсным перенапряжениям в сети.

Таким образом, данная модель терморегулятора сочетает универсальность по питающему напряжению, высокий уровень безопасности и надёжную стабильную работу, что выгодно отличает её от устройств с бестрансформаторными источниками питания и делает оптимальным решением для широкого круга применений как в бытовых, так и в промышленных условиях.


Напряжение питания: 85...265 В;
Диапазон измерения температуры: -50...+110°C;
Погрешность измерения температуры: ±0,2°C;
Диапазон рабочих температур: -10...+60°C;

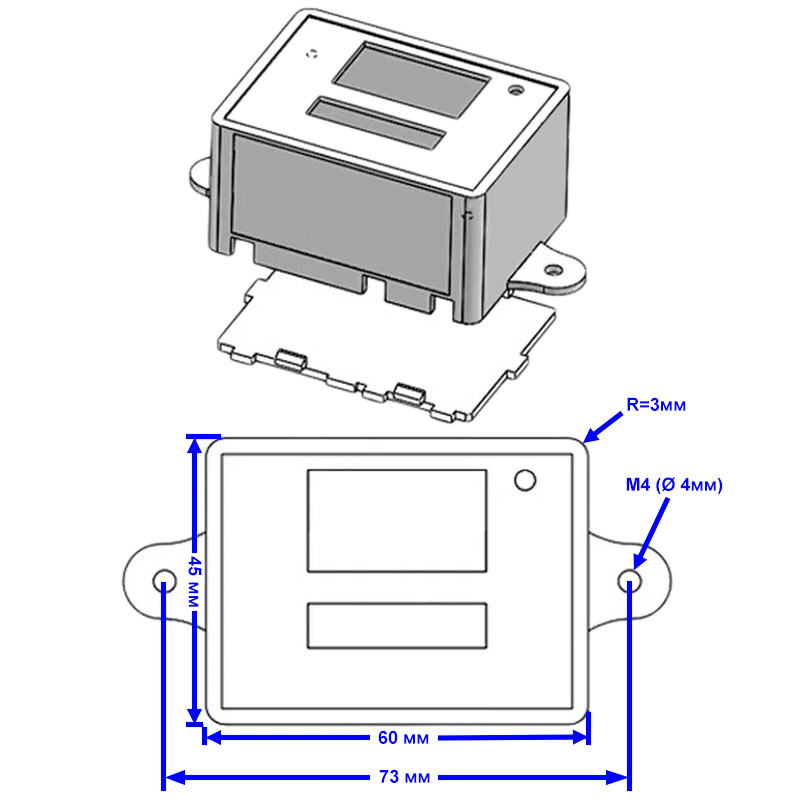

Габаритные размеры: 60x45x31 мм;
Масса: 50 г.
