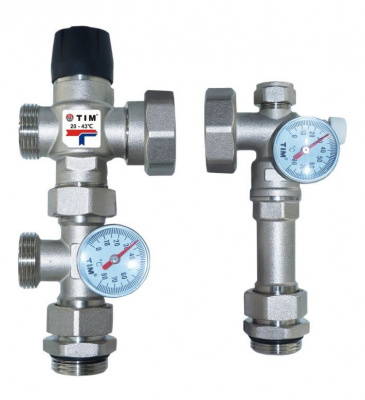

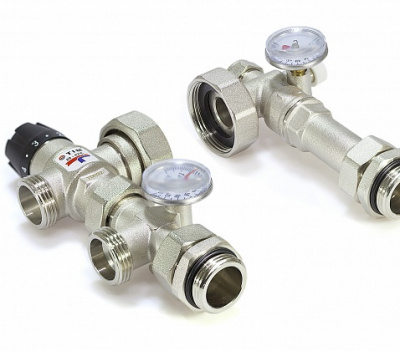

Смесительный узел TIM JH-1035
Описание
Насосно-смесительный узел TIM JH-1035 с термостатическим клапаном, предназначен для обеспечения циркуляции теплоносителя в низкотемпературных системах отопления. Температура поддерживается с помощью смесительного клапана с настройкой температуры от 20 до 43°C. В комплект поставки входят два штуцера-переходника для присоединения смесительного узла к распределительным коллекторам с внутренней присоединительной резьбой.
Поставляется без насоса (подойдёт любой насос с монтажной длиной 130 или 180 мм и подключением 1");
Корпус и детали узла из никелированной латуни.
Номинальное давление PN, бар: 10;
Максимальная температура рабочей среды Тмакс °С: 90;
Перемещаемая среда: вода, водный раствор гликолей (до 30%);
Мощность системы отопления при & Т = 10°С, кВт: 20;
Резьба штуцеров для присоединения труб и коллекторов: G1";
Тип термостатического клапана: 3-х ходовой;
Условная пропускная способность клапана Kvs, м³/ч: 2,5;
Диапазон температурной настройки клапана, °С: от 20 до 43;
Точность регулирования температуры, °С: ±2;
Шкала термометра, °С: 0-80;
Температура транспортировки и хранения, °С: от -20 до 50.
Смесительный насосный узел должен подключаться к трубопроводам контура источника тепловой энергии и системы теплопотребления.
Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями СП 73.1330.2012 «Внутренние санитарно-технические системы зданий».
Электрические соединения насоса должны производить специалисты, имеющие соответствующий допуск к выполнению данных работ.
Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
Поставляется без насоса (подойдёт любой насос с монтажной длиной 130 или 180 мм и подключением 1");
Корпус и детали узла из никелированной латуни.
Номинальное давление PN, бар: 10;
Максимальная температура рабочей среды Тмакс °С: 90;
Перемещаемая среда: вода, водный раствор гликолей (до 30%);
Мощность системы отопления при & Т = 10°С, кВт: 20;
Резьба штуцеров для присоединения труб и коллекторов: G1";
Тип термостатического клапана: 3-х ходовой;
Условная пропускная способность клапана Kvs, м³/ч: 2,5;
Диапазон температурной настройки клапана, °С: от 20 до 43;
Точность регулирования температуры, °С: ±2;
Шкала термометра, °С: 0-80;
Температура транспортировки и хранения, °С: от -20 до 50.
Смесительный насосный узел должен подключаться к трубопроводам контура источника тепловой энергии и системы теплопотребления.
Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями СП 73.1330.2012 «Внутренние санитарно-технические системы зданий».
Электрические соединения насоса должны производить специалисты, имеющие соответствующий допуск к выполнению данных работ.
Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
позиция настройки термостата |
Мин |
1 |
2 |
3 |
4 |
5 |
Макс |
регулируемая температура, °С |
18 |
23 |
29 |
34 |
38 |
41 |
43 |
