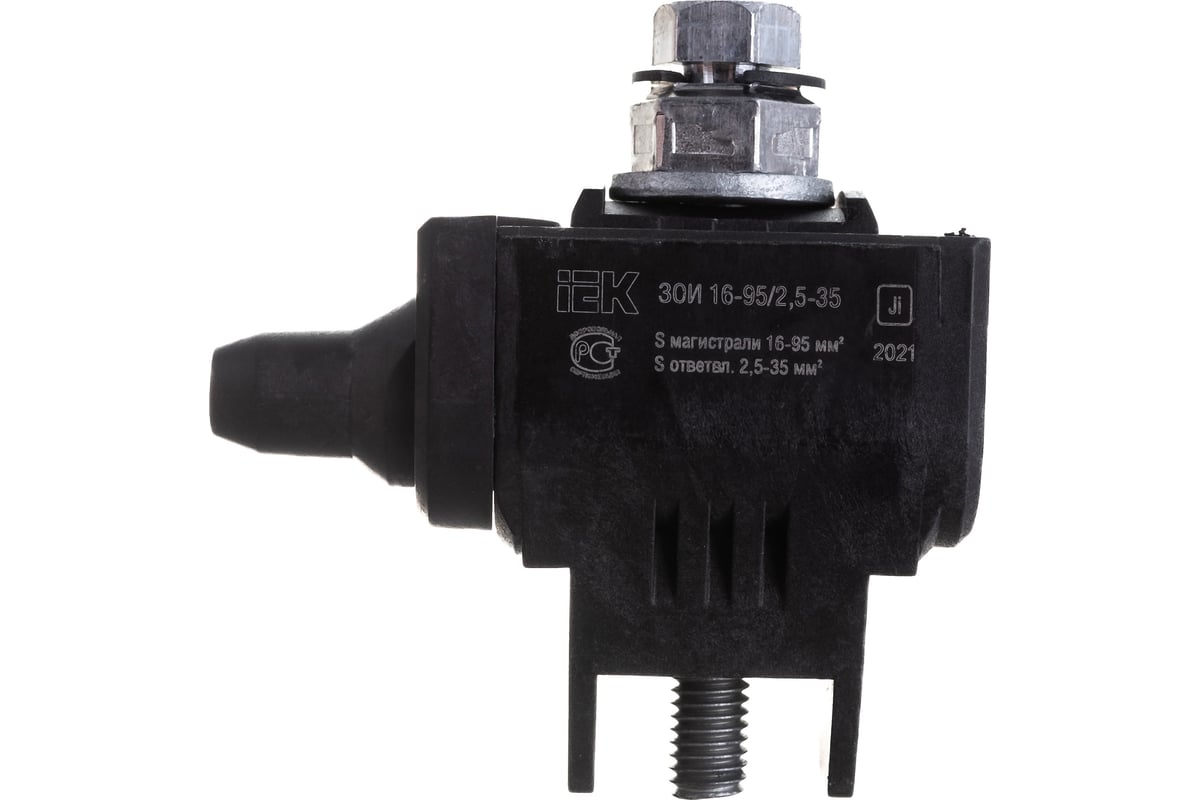

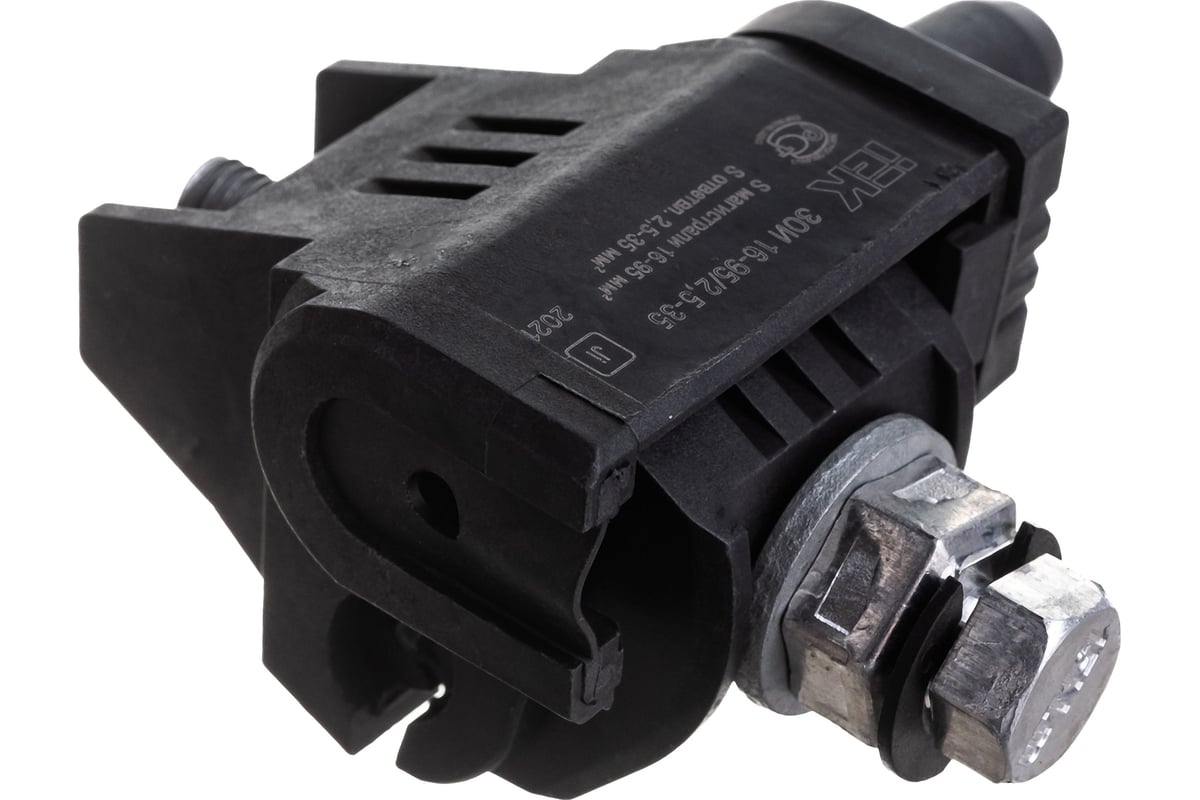

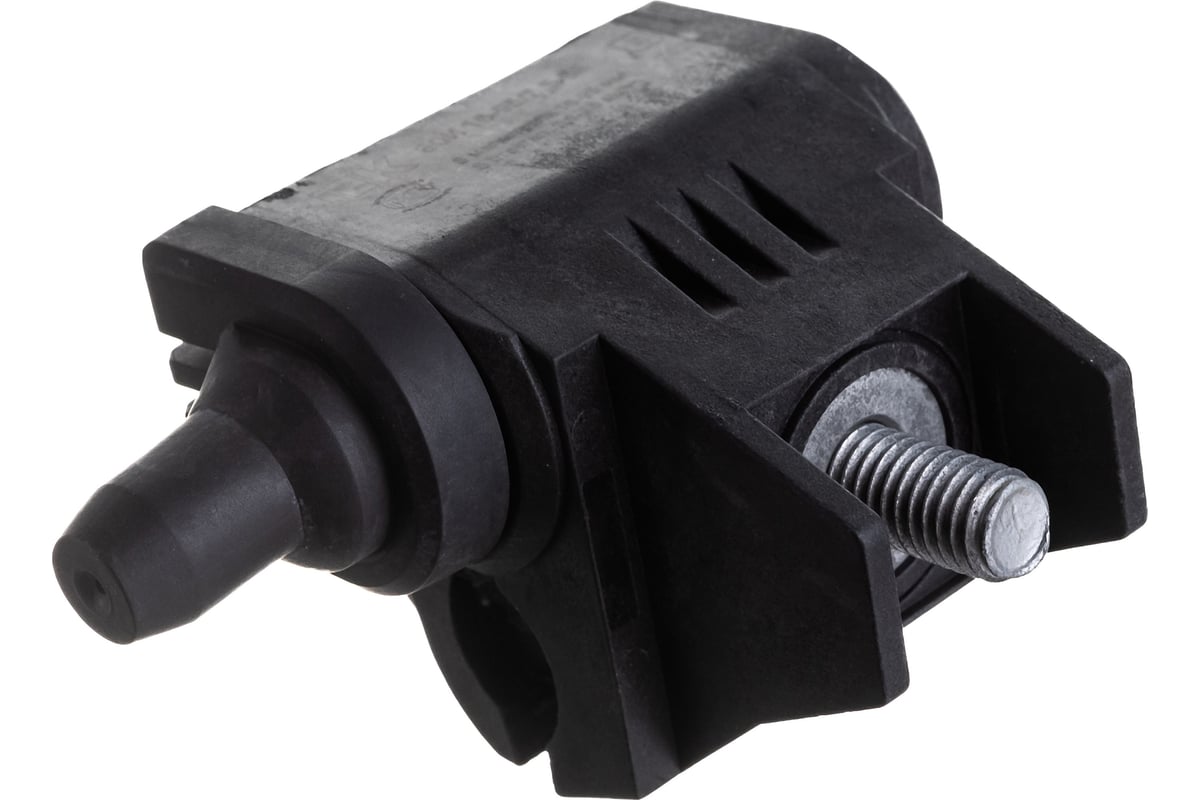

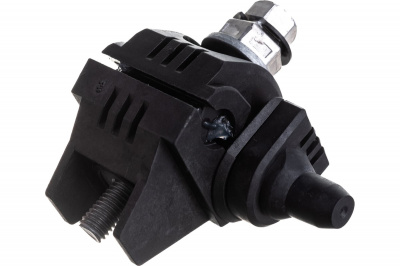

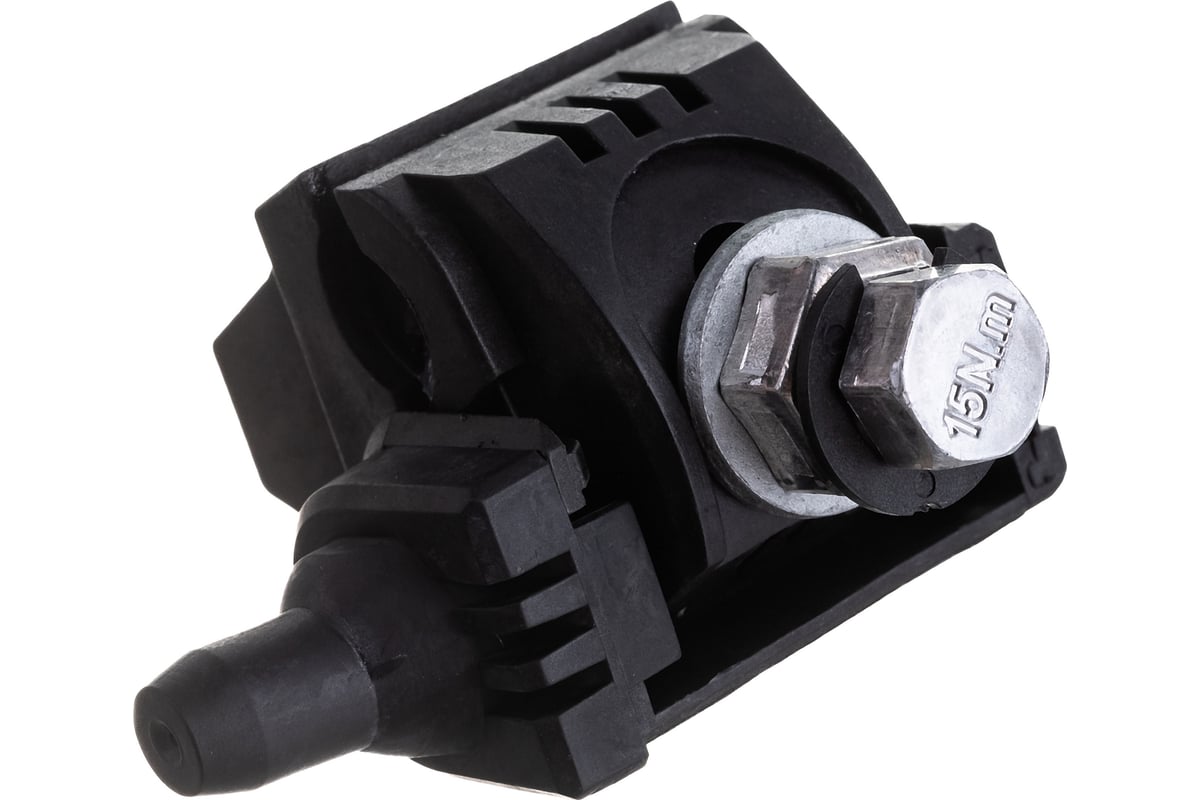

Зажим прокалывающий IEK ЗОИ (16-95/2,5-35)
Описание
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надёжный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определённого усилия, достаточного для создания надёжного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надёжный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Технические характеристики:
Номинальное напряжение: 400 В;
Сечение магистрали: 16...95 мм²;
Сечение ответвления: 2,5...35 мм²;
Номинальное поперечное сечение ответвления: 2,5...35 мм²;
Тип соединения: прочее;
Температура эксплуатации: -60...+80 °C;
Номинальный ток зажима: 95 А;
Момент срыва головки болта при монтаже: 13 Нм;
Момент срыва головки болта при монтаже СИП: 13 Нм;
Момент срыва головки болта при монтаж каб линий: 13 Нм;
Номинальное напряжение изоляции Ui: 6000 В;
Длина: 37 мм;
Ширина: 39 мм;
Высота: 60.0 мм.
Технические характеристики:
Номинальное напряжение: 400 В;
Сечение магистрали: 16...95 мм²;
Сечение ответвления: 2,5...35 мм²;
Номинальное поперечное сечение ответвления: 2,5...35 мм²;
Тип соединения: прочее;
Температура эксплуатации: -60...+80 °C;
Номинальный ток зажима: 95 А;
Момент срыва головки болта при монтаже: 13 Нм;
Момент срыва головки болта при монтаже СИП: 13 Нм;
Момент срыва головки болта при монтаж каб линий: 13 Нм;
Номинальное напряжение изоляции Ui: 6000 В;
Длина: 37 мм;
Ширина: 39 мм;
Высота: 60.0 мм.
